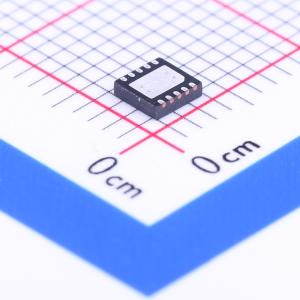

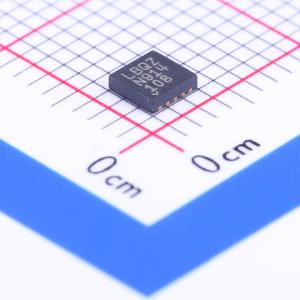

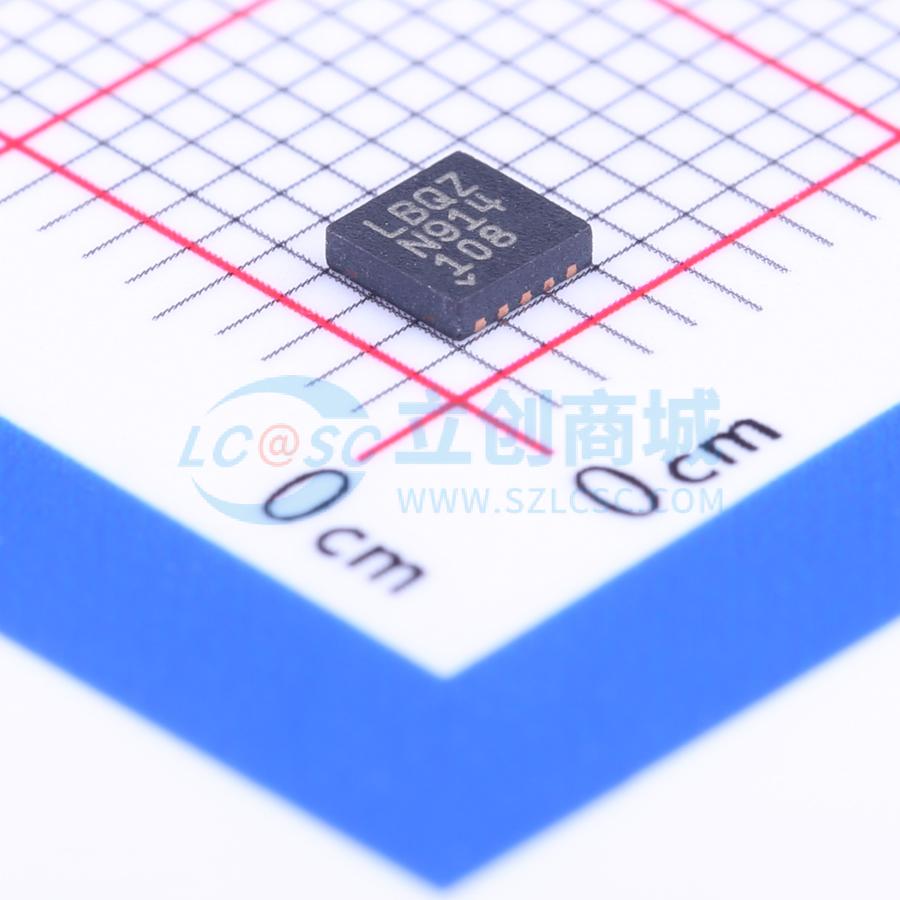

LTC3809EDD-1#TRPBF

具输出跟踪功能的 No RSENSE™、低输入电压、同步 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3809 - 1是一款同步降压型开关稳压器控制器，只需少量外部元件即可驱动外部互补功率MOSFET。采用MOSFET VDS检测的恒定频率电流模式架构无需使用电流检测电阻，提高了效率。可选的突发模式（Burst Mode）操作可在轻载时实现高效运行
品牌名称: ADI(亚德诺)
商品型号: LTC3809EDD-1#TRPBF
商品编号: C117298
商品封装: WDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LTC3809-1 是一款同步降压开关调节器控制器，使用少量外部元件驱动外部互补功率MOSFET。采用带有MOSFET V检测的固定频率电流模式架构，消除了对电流检测电阻的需求，并提高了效率。可选的突发模式操作在轻负载下提供高效率运行。100%占空比提供了低压差操作，延长了电池供电系统的运行时间。当MODE引脚被拉低时，突发模式被禁止，以减少噪声和射频干扰。LTC3809-1 允许同相或比例输出电压跟踪。开关频率固定为550kHz。故障保护由过压比较器和短路电流限制比较器提供。LTC3809-1 采用小尺寸热增强DFN和10引脚MSOP封装。

应用领域

1-或2-单元锂离子供电设备
笔记本和掌上电脑，PDA
移动仪器
分布式直流电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.75V~9.8V
	输出电流	-
	开关频率	550kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
