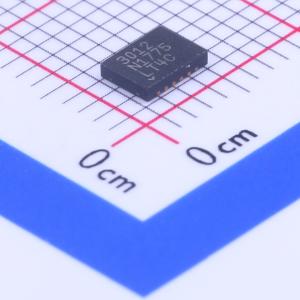

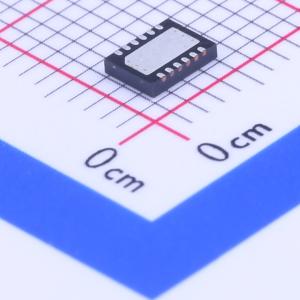

温馨提醒：图片仅供参考，商品以实物为准
LT3012EDE#PBF
250mA、4V 至 80V 低压差微功率稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3012EDE#PBF
- 商品编号
- C117295
- 商品封装
- DFN-12(4x3)
- 包装方式
- 管装
- 商品毛重
- 0.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 80V | |
| 输出电压 | 1.24V~60V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 490mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
±3012是一款高压、微功耗低压差线性稳压器。该器件能够提供250mA的输出电流，压差为400mV。专为电池供电或高压系统设计，其低静态电流（工作时为40μA，关断时为1μA）使LT3012成为理想之选。在压差状态下，静态电流也能得到很好的控制。
LT3012的其他特性包括能够使用非常小的输出电容工作。该稳压器仅需在输出端使用3.3μF电容即可保持稳定，而大多数早期器件为保持稳定需要10μF至100μF的电容。可以使用小型陶瓷电容，无需像其他稳压器那样使用串联电阻（ESR）。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。
该器件提供可调输出，参考电压为1.24V。LT3012稳压器有16引脚TSSOP和12引脚薄型（0.75mm）（4mm×3mm）DFN封装可选，带有外露焊盘以增强散热能力。
商品特性
- 宽输入电压范围：4V至80V
- 低静态电流：40μA
- 低压差：400mV
- 输出电流：250mA
- 无需保护二极管
- 输出电压可调范围：1.24V至60V
- 关断时静态电流为1μA
- 使用3.3μF输出电容可保持稳定
- 使用铝电解电容、钽电容或陶瓷电容均可保持稳定
- 反接电池保护
- 无输出到输入的反向电流
- 热保护
- 散热增强型16引脚TSSOP和12引脚（4mm×3mm）DFN封装
应用领域
- 小电流高压稳压器
- 电池供电系统用稳压器
- 电信应用
- 汽车应用
