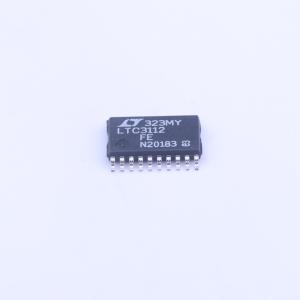

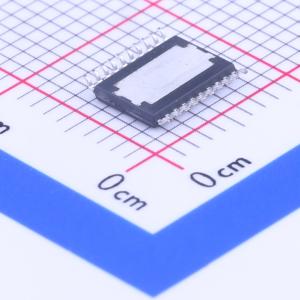

LTC3112EFE#PBF

15V、2.5A 同步升降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 15V、2.5A 同步降压-升压型 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3112EFE#PBF
商品编号: C117291
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3112 是一款具有扩展输入和输出范围的固定频率同步升降压 DC/DC 转换器。独特的四开关、单电感架构提供了低噪声，并且能够在输入电压高于、低于或等于输出电压的情况下无缝运行。其输入电压范围为 2.7V 至 15V，适用于各种单节或多节电池、备用电容或墙式适配器电源应用。低 RDS(ON) 内部 N 沟道 MOSFET 开关在高负载电流要求的应用中提供高效的运行。LTC3112 具有可选的 PWM 或突发模式操作、易于同步的振荡器以及关断时的输出断开功能。输出电流监测电路允许控制或测量负载电流。其他特性包括 <1µA 的关断电流、短路保护、软启动、限流和热关断。LTC3112 提供 16 引脚（4mm x 5mm x 0.75mm）DFN 和 20 引脚 TSSOP 封装。

商品特性

输入电压高于、低于或等于输出电压时的调节输出
输入电压范围2.7V至15V
输出电压范围2.5V至14V
连续输出电流2.5A：VIN ≥ 5V, VOUT = 5V, PWM模式
输出电流监控
最高95%的效率
750kHz开关频率，可在300kHz至1.5MHz之间同步
内部N沟道MOSFET
可选突发模式操作，1Ω = 50µA
关断电流< 1µA
过压保护
关断时输出断开
内部软启动
小型热增强16引脚（4mm x 5mm x 0.75mm）DFN和20引脚TSSOP封装

应用领域

3.3V 或 5V 来自 1、2 或 3 节锂离子电池、备用电容堆栈
手持库存终端
射频发射器
12V 同步升压转换器
多电源输入系统
带电流调节的 LED 照明
12V 铅酸电池到 12V

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~15V
	输出电压	2.5V~14V
	输出电流	2.5A
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
