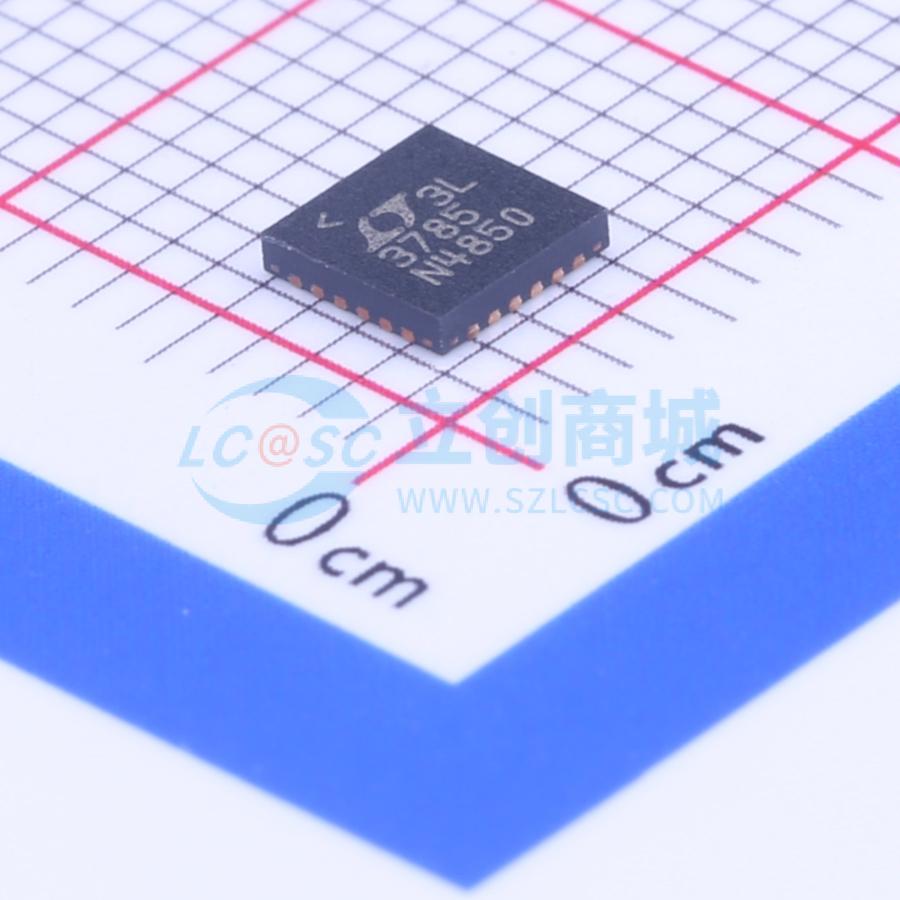

温馨提醒：图片仅供参考，商品以实物为准

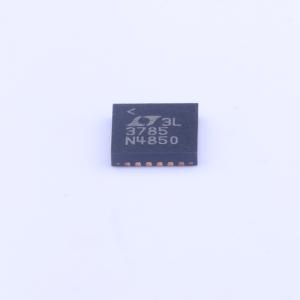

LTC3785EUF#PBF

10V、高效率、同步、No RSENSE 降压-升压型控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3785EUF#PBF
商品编号: C117281
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.166克(g)

商品参数

商品概述

LTC3785是一款高功率同步升降压控制器，能够驱动所有N沟道功率MOSFET，适用于输入电压高于、低于或等于输出电压的情况。其输入电压范围为2.7V至10V，非常适合各种单节或双节锂离子电池或多节碱性/镍氢电池应用。工作频率可编程设置在100kHz至1MHz之间。软启动时间和电流限制也是可编程的。软启动电容还可用作故障定时器，可以编程设置IC在特定关断时间后锁定关闭或重新启动。突发模式操作由用户控制，可以通过将MODE引脚拉高来启用。保护功能包括折返电流限制、短路和过电压保护。

商品特性

单电感架构允许 V_IN 高于、低于或等于 VOUT
2.7V 至 10V 输入和输出范围
最高可达 96% 的效率
最高可达 10A 的输出电流
全 N 沟道 MOSFET，无需 RSENSE
关断期间真正的输出断开
可编程限流和软启动
可选短路关断定时器
输出过压和欠压保护
可编程频率：100kHz 至 1MHz
可选突发模式操作
采用 24 引脚（4mm x 4mm）外露垫 QFN 封装

应用领域

掌上电脑
手持仪器
无线调制解调器
手机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~10V
	输出电流	10A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	2
	拓扑结构	降压-升压式
	开关管(内置/外置)	外置
