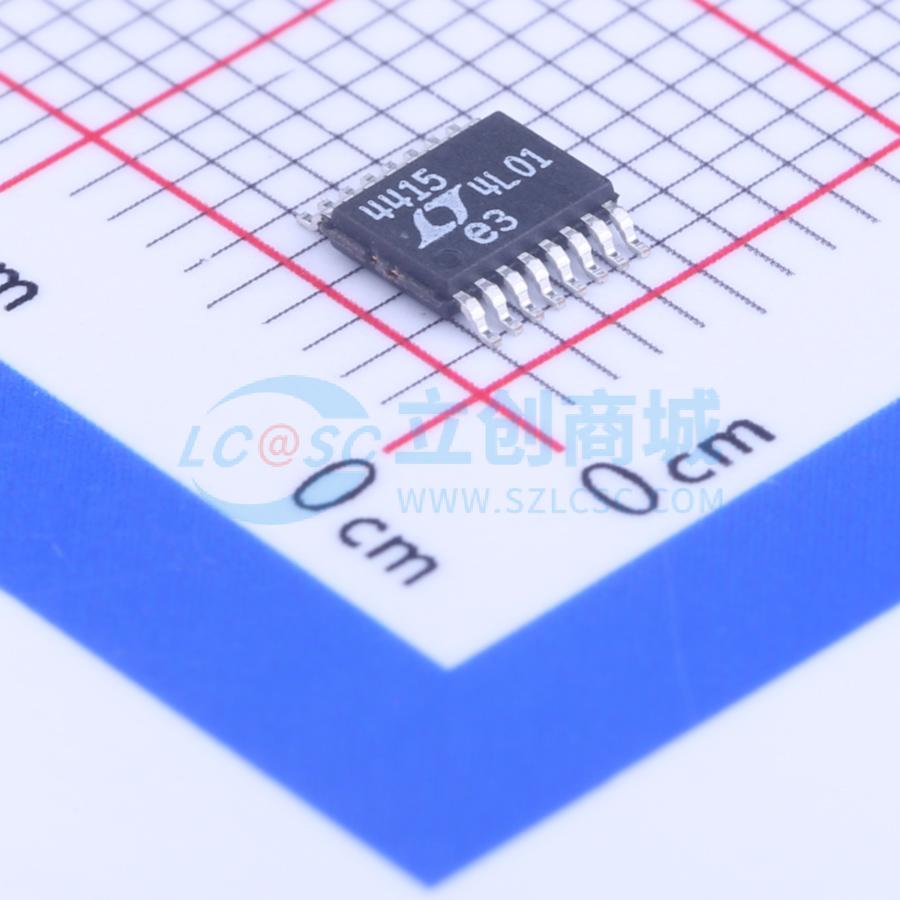

温馨提醒：图片仅供参考，商品以实物为准

LTC4415EMSE#PBF

双4A理想二极管带可调电流限制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具可调电流限值的双通道 4A 理想二极管
品牌名称: ADI(亚德诺)
商品型号: LTC4415EMSE#PBF
商品编号: C117261
商品封装: MSOP-16-EP
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LTC4415包含两个单片PowerPath理想二极管，每个二极管能够提供高达4A的电流，典型正向导通电阻为50mΩ。在低电流正向导通期间，二极管压降被调节至15mV，这扩展了电源的工作范围，并确保在电源切换期间不会出现振荡。从输出端（OUT）到输入端（IN）的反向电流小于1µA，使该器件非常适合用于电源“或”操作应用。这两个理想二极管可通过输入引脚EN1和EN2独立启用并设置优先级。通过CLIM引脚上的电阻，输出电流限制可在0.5A至4A之间独立调节。此外，可通过CLIM引脚电压监测理想二极管的电流。漏极开路状态引脚用于指示理想二极管何时正向导通。当芯片温度接近热关断温度，或者输出负载超过电流限制阈值时，相应的警告引脚将被拉低。

商品特性

双50mΩ单片理想二极管
1.7V至5.5V工作范围
每个二极管高达4A的可调电流限制
低反向泄漏电流（最大1µA）
调节时正向压降为15mV
二极管“或”操作时平稳切换
负载电流监测
精确的使能阈值以设置切换点
软启动以限制启动时的浪涌电流
状态引脚指示二极管正向导通
带警告功能的电流和热限制
采用热增强型16引脚MSOP和DFN（3mm×5mm）封装

应用领域

大电流PowerPath™开关
电池和壁式适配器二极管“或”操作
备用电池二极管“或”操作
逻辑控制大电流电源开关
超级电容器“或”操作
多电池共享

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	1.7V~5.5V
	FET类型	内置FET
	通道数	2

	属性	参数值
	正向压降(Vf)	15mV
	导通电阻(RDS(on))	70mΩ
	静态电流(Iq)	44uA
	工作温度	-40℃~+125℃
