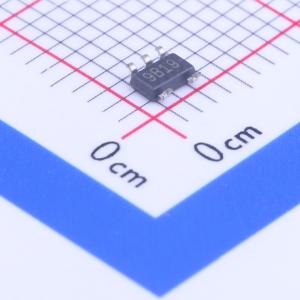

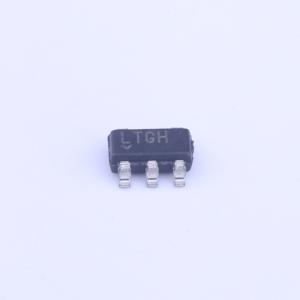

温馨提醒：图片仅供参考，商品以实物为准

LT1761IS5-SD#PBF

ADJ 输入20V 输出1.22V~20V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 100mA、低噪声、LDO 微功率稳压器
品牌名称: ADI(亚德诺)
商品型号: LT1761IS5-SD#PBF
商品编号: C117262
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LT1761系列是微功耗、低噪声、低压差稳压器。使用外部0.01μF旁路电容时，在10Hz至100kHz带宽内，输出噪声可降至20μVRMS。该稳压器专为电池供电系统设计，仅20μA的低静态电流使其成为理想之选。关断时，静态电流降至小于0.1μA。这些器件能够在1.8V至20V的输入电压范围内工作，可提供100mA输出电流，压差为300mV。静态电流得到良好控制，不会像许多其他稳压器那样在压差状态下升高。 LT1761稳压器搭配低至1μF的输出电容也能保持稳定。可以使用小型陶瓷电容，而无需其他稳压器所需的串联电阻。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V和5V的固定输出电压，也有一款参考电压为1.22V的可调型器件。LT1761稳压器采用5引脚TSOT - 23封装。

商品特性

低噪声：20μVRMS（10Hz至100kHz）
低静态电流：20μA
宽输入电压范围：1.8V至20V
输出电流：100mA
极低关断电流：<0.1μA
低压差：100mA时为300mV
固定输出电压：1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V、5V
输出电压可在1.22V至20V范围内调节
搭配1μF输出电容可保持稳定
搭配铝电容、钽电容或陶瓷电容均可保持稳定
具备反接电池保护
无反向电流
无需保护二极管
具备过流和过温保护
采用微型5引脚TSOT - 23封装

应用领域

手机
寻呼机
电池供电系统
频率合成器
无线调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.22V~20V
	输出电流	100mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	300mV@(100mA)

	属性	参数值
	静态电流(Iq)	20uA
	噪声	20uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
