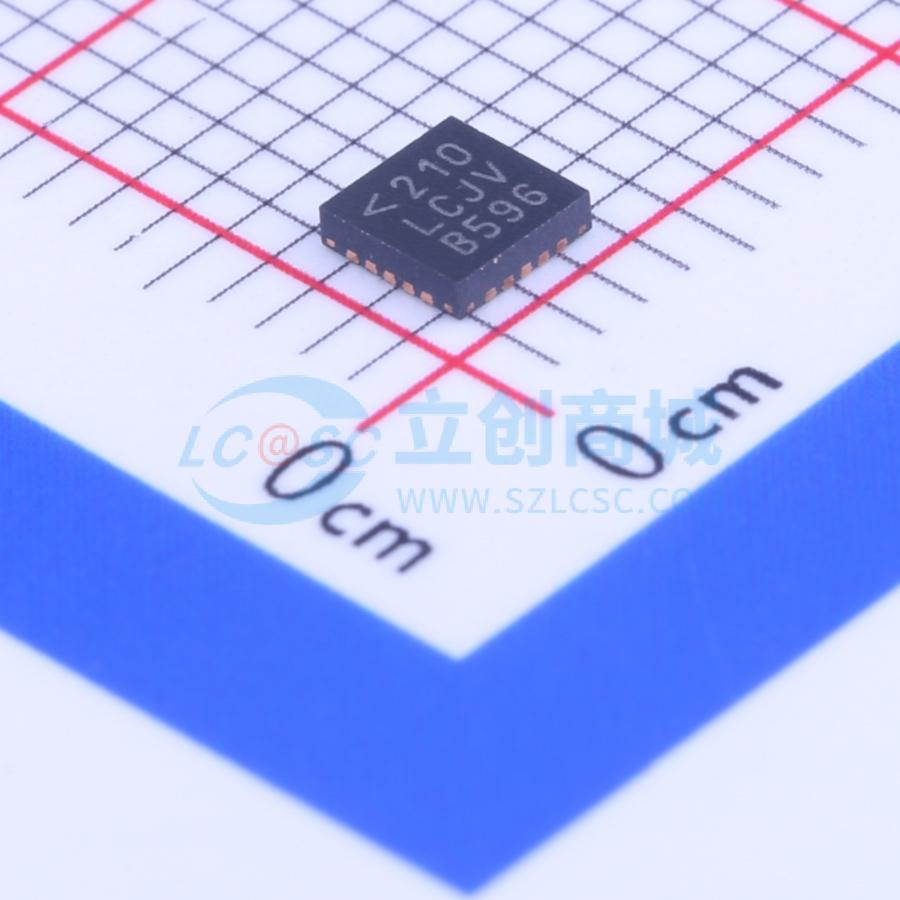

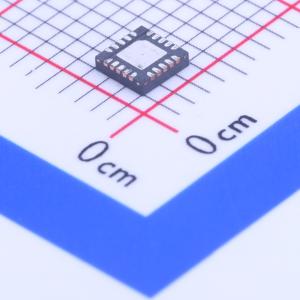

温馨提醒：图片仅供参考，商品以实物为准

LTC3219EUD#PBF

250mA 通用型 9 通道 LED 驱动器

品牌名称: ADI(亚德诺)
商品型号: LTC3219EUD#PBF
商品编号: C117266
商品封装: QFN-20-EP(3x3)
包装方式: 管装
商品毛重: 0.555克(g)

商品参数

商品概述

LTC3219是一款高度集成的多显示屏LED驱动器。该器件包含一个高效、低噪声的电荷泵，可为九个通用LED电流源供电。LTC3219仅需五个小型陶瓷电容即可构成一个完整的LED电源和电流控制器。最大显示电流由内部精密电流基准设置。通过I²C串行接口可对所有电流源进行独立调光、开关、闪烁和灰度控制。每个通用LED电流源都配有6位线性DAC，用于调节亮度等级。 LTC3219电荷泵根据LED电流源两端的电压优化效率。器件上电后处于1倍模式，当任何启用的LED电流源开始进入压差状态时，将自动切换至升压模式。首次进入压差状态时，IC切换至1.5倍模式；随后再次进入压差状态时，LTC3219切换至2倍模式。每当通过I²C接口更新数据寄存器时，器件将重置为1倍模式。

商品特性

多模式电荷泵，效率高达91%
压摆率受限开关可降低传导和辐射噪声（EMI）
总输出电流高达250mA
九个28mA通用电流源，具备64级线性亮度控制
通过两线I²C接口对每个电流源进行独立开关、亮度等级、闪烁和灰度控制
内部电流基准
可配置的ENU引脚，用于异步LED开关控制
低噪声电荷泵，可在1倍、1.5倍或2倍模式下工作，以实现最佳效率
自动或强制模式切换
内部软启动可限制浪涌电流
短路/热保护
3mm×3mm 20引脚QFN塑料封装

应用领域

配备QVGA+显示屏的可视电话

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.9V~5.5V
	开关频率	850kHz
	通道数	9
	输出电压	-

	属性	参数值
	输出电流	28mA
	调光	PWM；模拟
	特性	-
	拓扑结构	-
	工作温度	-40℃~+85℃
