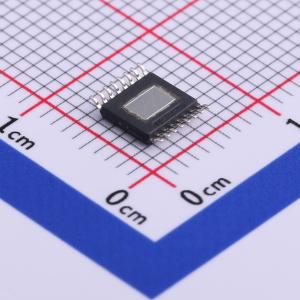

DRV8804PWPR

DRV8804 提供了一个具有过流保护的4 通道低侧驱动器。它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。 在小尺寸集成电路(SOIC) (DW) 封装内，在 25°C 时，DRV8804 每通道可提供高达1.5A （一个通道接通）或者 800mA （所有通道接通）的持续输出电流。在散热型薄型小尺寸(HTSSOP) (PWP) 封装内，在25°C 且具有合适的PCB 散热的时候，它每通道能够提供高达2A （一个通道接通）或者1A （四个通道接通）的持续输出电流。 提供一个含串行数据输出的串行接口，此接口可被菊花链到多重器件以使用一个串行接口对这些器件进行控制。 内置的关断功能可提供过流保护、短路保护、欠压闭锁和过热保护，具体故障由故障输出引脚来指示。 DRV8804 采用20 引脚耐热增强型SOIC 封装和16引脚HTSSOP 封装（环境友好型：符合RoHS 标准且无锑/无溴）。

• 4 通道受保护低侧驱动器
• 四个具有过流保护的N 沟道金属氧化物半导体场效应晶体管(MOSFET)
• 集成感应钳位二极管
• 串行接口
• DW 封装：每通道最大驱动电流（25°C 时）为1.5A（单通道开启时）/800mA（四通道开启时）
• PWP 封装：每通道最大驱动电流（25°C 时，适当的印刷电路板(PCB) 散热）为2A（单通道开启时）/1A（四通道开启时）
• 运行电源电压范围：8.2V 至60V
• 耐热增强型表面贴装

• 继电器驱动器
• 单极步进电机驱动器
• 螺线管驱动器
• 常见低侧开关应用
