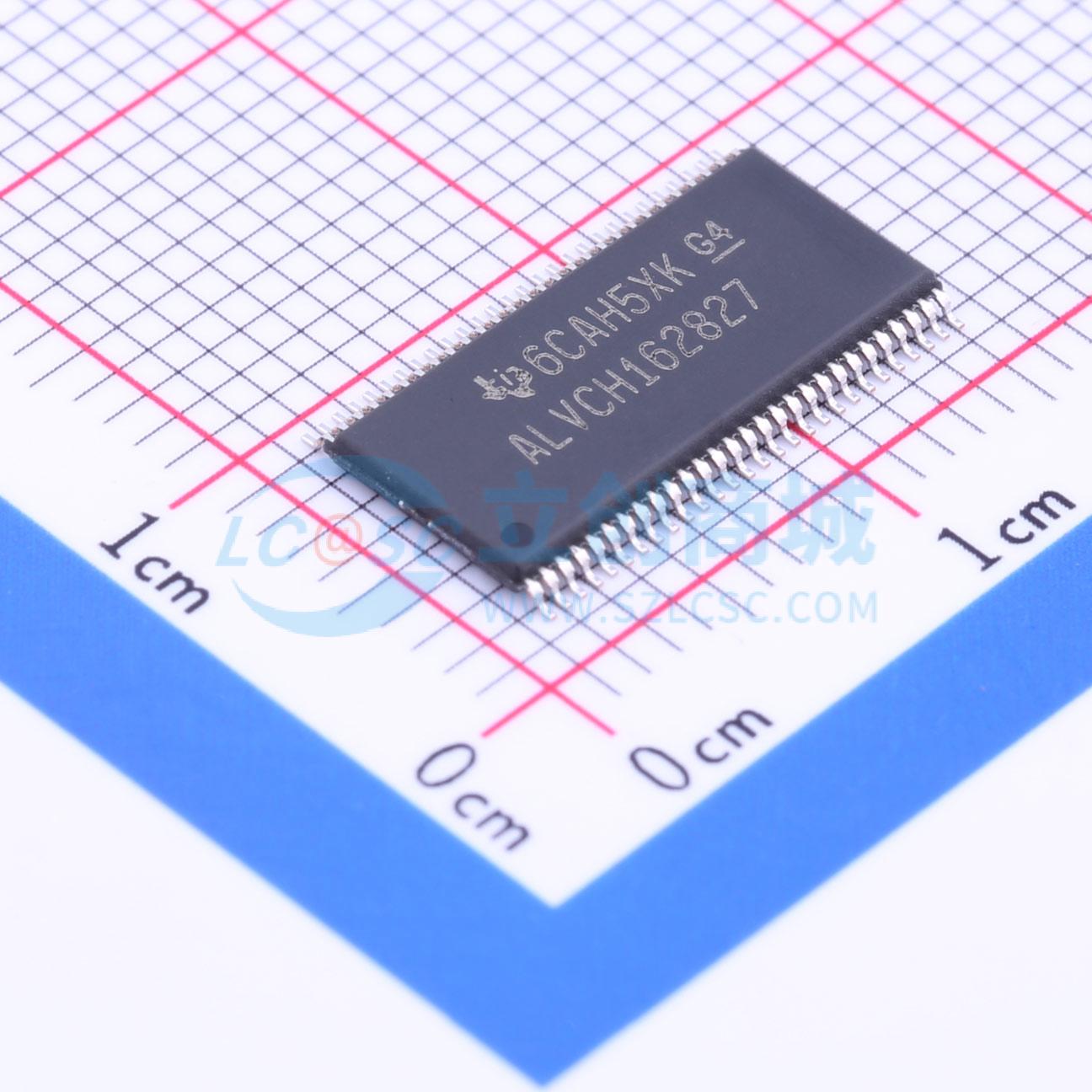

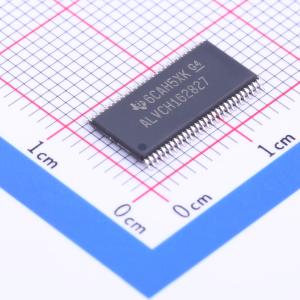

SN74ALVCH162827GR

描述: SN74ALVCH162827 具有总线保持和三态输出的 20 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH162827GR
商品编号: C114149
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.515克(g)

商品参数

商品概述

这是一款20位同相缓冲器/驱动器，工作电压范围为1.65V至3.6V。SN74ALVCH162827由两个10位部分组成，带有独立的输出使能信号。对于任意一个10位缓冲器部分，两个输出使能输入都必须同时为低，对应Y输出才会激活。如果任意一个输出使能输入为高，该10位缓冲器部分的输出处于高阻态。输出设计用于灌电流最大12mA，内置等效26Ω电阻以减少过冲和下冲。为了确保上电或断电过程中的高阻态，输出使能应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。

商品特性

属于Texas Instruments Widebus™系列
输出端口内置等效26Ω串联电阻，无需外部电阻
数据输入带有总线保持功能，无需外部上拉/下拉电阻
闭锁性能超过250mA，符合JESD 17标准
ESD防护性能超过JESD 22标准
符合2000-V人体模型（A114-A）
符合200-V机器模型（A115-A）
符合1000-V充电器件模型（C101）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	1
	每个元件位数	20
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	750uA
	传播延迟(tpd)	3.8ns@3.3V,50pF
	功能特性	输出使能；总线保持
