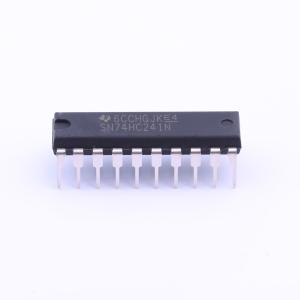

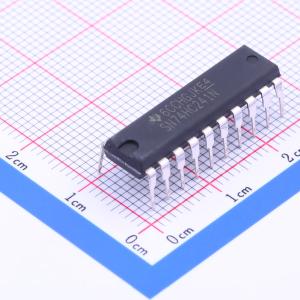

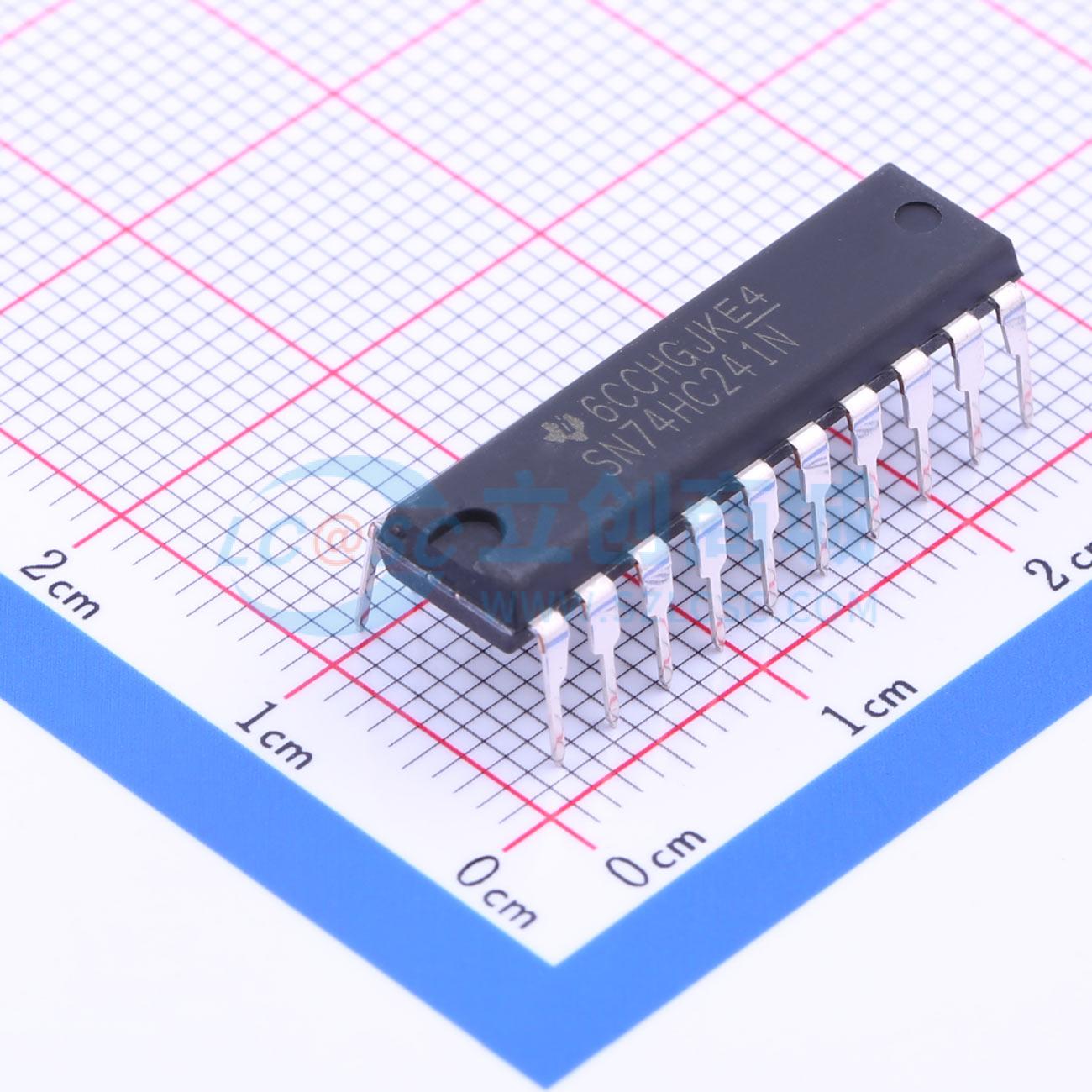

SN74HC241N
SN74HC241N
- 描述
- SN74HC241 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC241N
- 商品编号
- C116253
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 2.667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 23ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些八进制缓冲器和线路驱动器专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度。HC241器件被结构化为两个带独立输出使能（1OE和2OE）输入的4位缓冲器/驱动器。当1OE为低或2OE为高时，器件将A输入的同相数据传输到Y输出。当1OE为高或2OE为低时，对应缓冲器/驱动器的输出处于高阻态。
商品特性
- 工作电压范围为2 V至6 V
- 大电流输出最高可驱动15个LSTTL负载
- 低功耗，最大Icc为80μA
- 典型tpd为11 ns
- 在5 V电压下输出驱动为±6 mA
- 最大输入电流为1μA
- 三态输出可驱动总线线路或缓冲存储器地址寄存器
