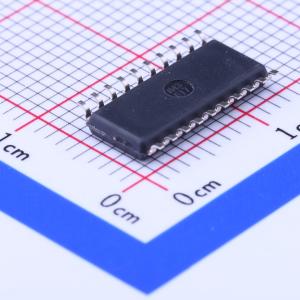

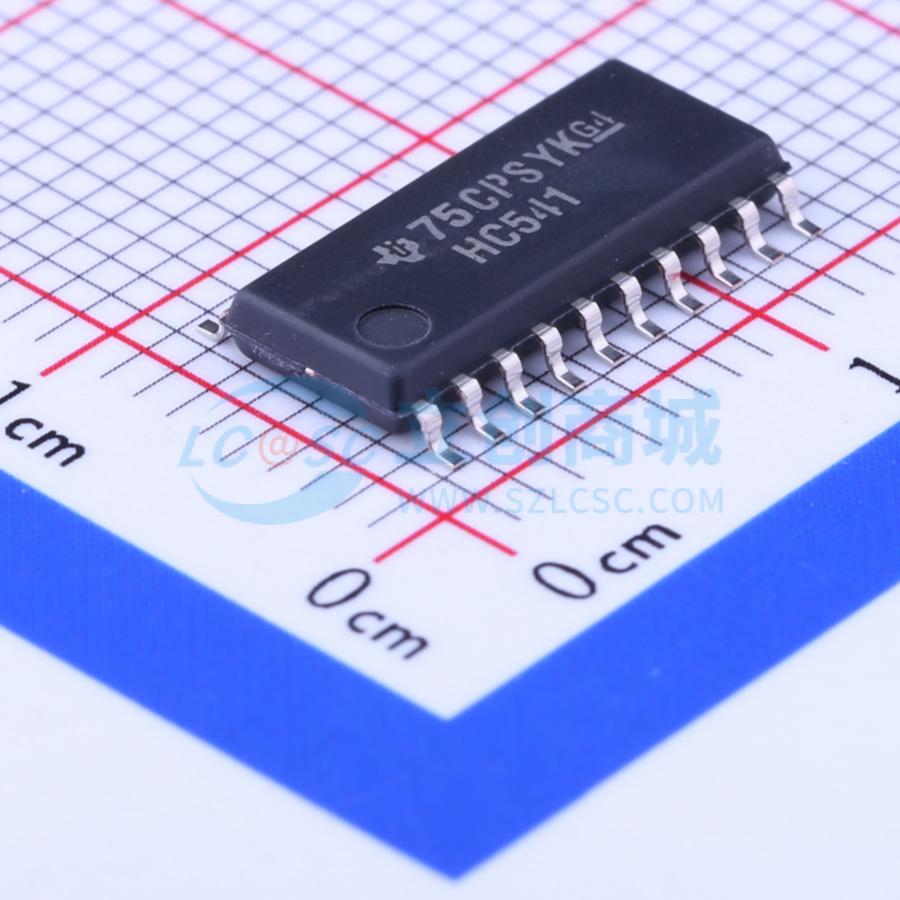

温馨提醒：图片仅供参考，商品以实物为准
SN74HC541NSR
八进制缓冲器和带三态输出的线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC541 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC541NSR
- 商品编号
- C116811
- 商品封装
- SOIC-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.491克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 23ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SNx4HC541是带三态输出的八进制缓冲器和线路驱动器，引脚排列为输入和输出分别位于封装的两侧，这种排列极大地方便了印刷电路板布局。三态输出由双输入或非门控制，如果任一输出使能输入为高电平，全部八个输出都处于高阻态，器件输出端提供真实数据。
商品特性
- 工作电压范围为2V~6V
- 大电流三态输出可直接驱动总线，可驱动最多15个LSTTL负载
- 功耗低，ICC最大为80μA
- 典型传播延迟tpd = 10 ns
- 在5V电压下输出驱动电流为±6mA
- 输入电流低，最大为1μA
- 采用数据流直通引脚排列，所有输入都位于输出的对侧
应用领域
- LED
- 服务器
- 个人电脑
- 笔记本电脑
- 可穿戴健康保健设备
- 电子销售点设备
