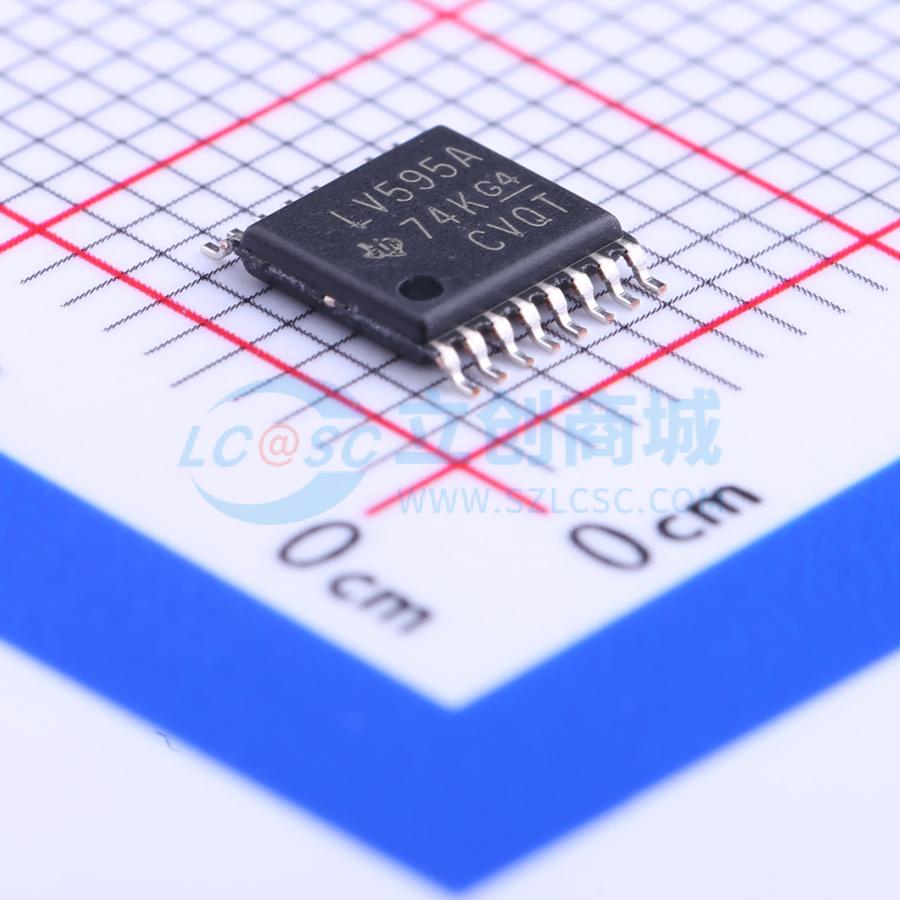

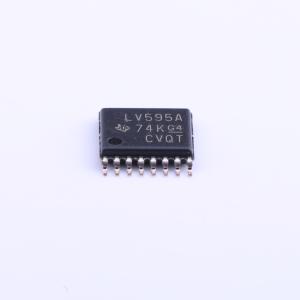

SN74LV595APWR
带三态输出寄存器的8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV595A 具有三态输出寄存器的 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV595APWR
- 商品编号
- C116847
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 170MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74LV | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 7.4ns@5V,50pF | |
| 输出电流 | 16mA | |
| 分辨率(位) | 8 | |
| 输入类型 | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74LV595A是带三态输出寄存器的8位移位寄存器，器件内部包含一个8位串行输入、并行输出移位寄存器，为8位D型存储寄存器提供输入，移位寄存器时钟SRCLK和存储寄存器时钟RCLK均为上升沿触发。
商品特性
- 支持2V~5.5V VCC工作电压
- 5V条件下最大传输延迟tpd为7.1ns
- VCC=3.3V，TA=25℃时，输出接地反弹VOLP典型值<0.8V
- VCC=3.3V，TA=25℃时，输出高电平下冲VOHV典型值>2.3V
- 支持所有端口的混合模式电压操作
- 8位串行输入、并行输出移位结构
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 移位寄存器支持直接清零
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护符合JESD 22标准，人体模型2000V，机器模型200V，带电器件模型1000V
应用领域
- 网络交换机
- 电力基础设施
- 个人电脑和笔记本电脑
- LED显示屏
- 服务器
- I/O扩展器
