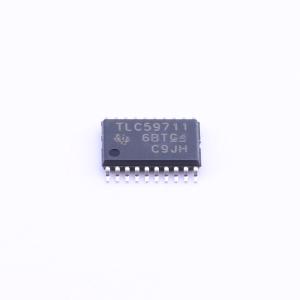

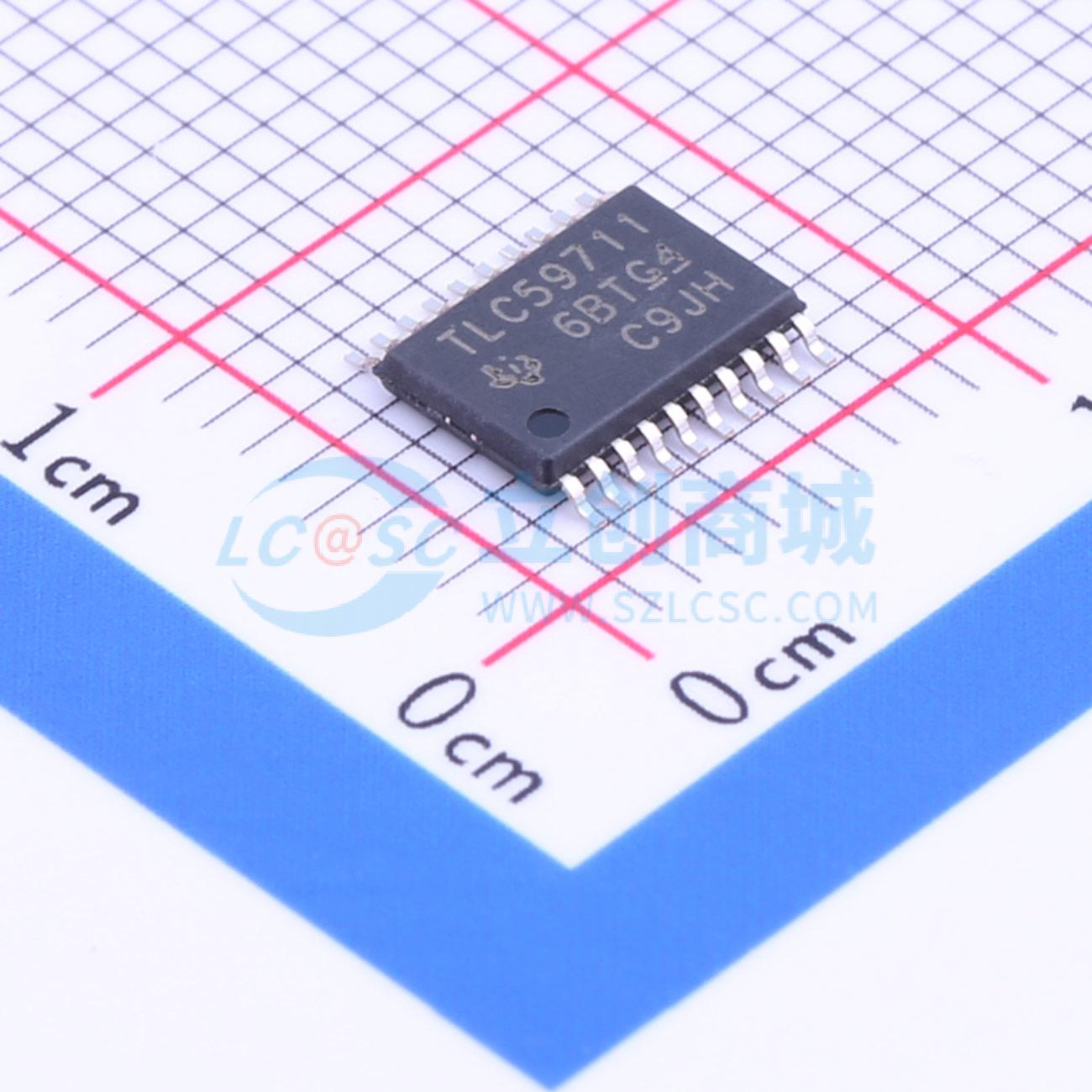

TLC59711PWPR

12通道，16位，增强型频谱脉宽调制(PWM)，三原色 (RGB)，LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59711 具有 3.3V 线性稳压器和看门狗计时器的 12 通道 16 位 ES-PWM RGB LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59711PWPR
商品编号: C116842
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

TLC59711是一款12通道，恒定灌电流驱动器。每个输出通道有独立的可调电流，此电流具有65536 PWM灰度(GS)等级。此外，每个色组可由带有全局亮度控制(BC)功能的128恒定流入电流源等级控制。GS控制和BC可通过一个两线制信号接口进行访问。每个通道的最大电流由一个单一外部电阻器设定。当IC过热时，所有恒定电流输出被关闭。

商品特性

12个恒定流入电流源输出通道
电流能力：每通道60mA
使用增强型频谱PWM的灰度(GS)控制：16位（65536等级）
全局亮度控制(BC)：对于每个色组7位（128等级）
电源电压范围：内部线性稳压器：4.0V至17V；直流屏电源：3.0V至5.5V；LED电源：高达17V
恒定电流精度：通道到通道 = ±1%（典型值），±3%（最大值）；器件到器件 = ±1%（典型值），±4%（最大值）
数据传输速率：10MHz（层叠）
线性电压稳压器：3.3V
自动重复显示功能
显示计时复位功能
内部/外部可选GS时钟
带有自动重启的热关断(TSD)
不受限器件级联
针对外部时钟故障的安全装置定时器
工作温度范围：-40°C至85°C

应用领域

RGB LED射灯显示

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	7MHz~12MHz
	通道数	12
	输出电流	60mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	1%
