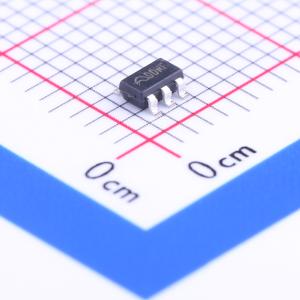

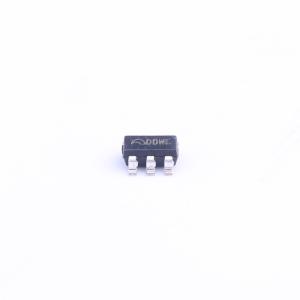

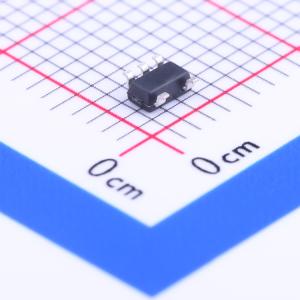

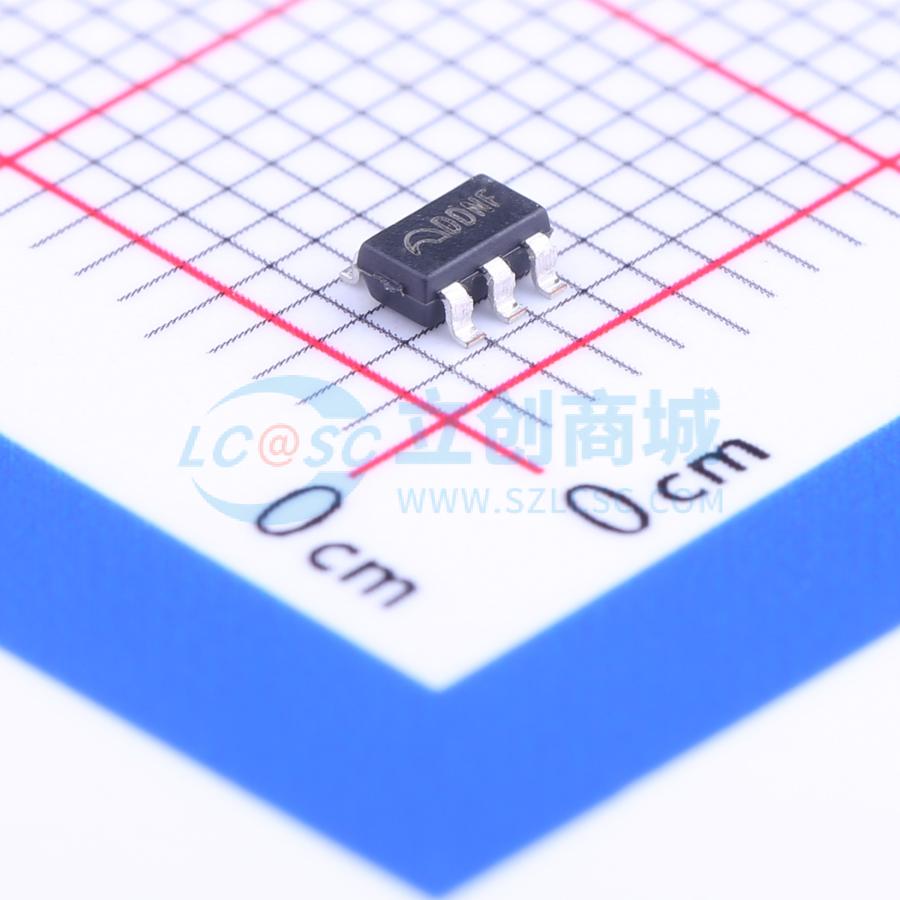

ME2108F33M5G
低噪声升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2108系列是一款低噪声、低纹波的PFM升压DC/DC转换器,适用于电池供电设备。该转换器具有低启动电压、高效率和可编程输出电压的特点。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2108F33M5G
- 商品编号
- C114156
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~6.5V | |
| 输出电压 | 2V~7V | |
| 输出电流 | - | |
| 开关频率 | 180kHz | |
| 工作温度 | -25℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ME2108系列是一款采用CMOS工艺的PFM升压型DC/DC转换IC，具有低电源电流。通过先进的电路设计，降低了开关过程中产生的高频噪声，输出电压可在2.0~7.0V之间以0.1V为步长进行编程，最大频率为180KHz（典型值）。仅需三个外部元件，ME2108Xxx即可构成一个低纹波、高效率的升压型DC/DC转换器。此外，还具备CE（芯片使能）功能，可在关断模式下降低功耗。ME2108Xxx适用于对噪声和电源电流要求较低的电池供电仪器。
商品特性
- 低纹波、低噪声
- 工作电压范围：0.9V~6.5V
- 输出电压范围：2.0V~7.0V（步长0.1V）
- 输出电压精度：±2.5%
- 输出电流：若VIN = 3.0V且VOUT = 5.0V，则IOUT = 400mA
- 低启动电压：≲0.9V（IOUT = 1mA时）
- 最大振荡频率：180KHz（典型值）
- 高效率：85%（典型值）
- 封装：SOT23、SOT89、TO92
应用领域
- 电池供电设备的电源
- 无线鼠标、无线键盘、玩具、相机、摄像机、录像机、个人数字助理（PDA）和手持通信设备的电源
- 需要比设备所用电池电压更高的电器的电源
