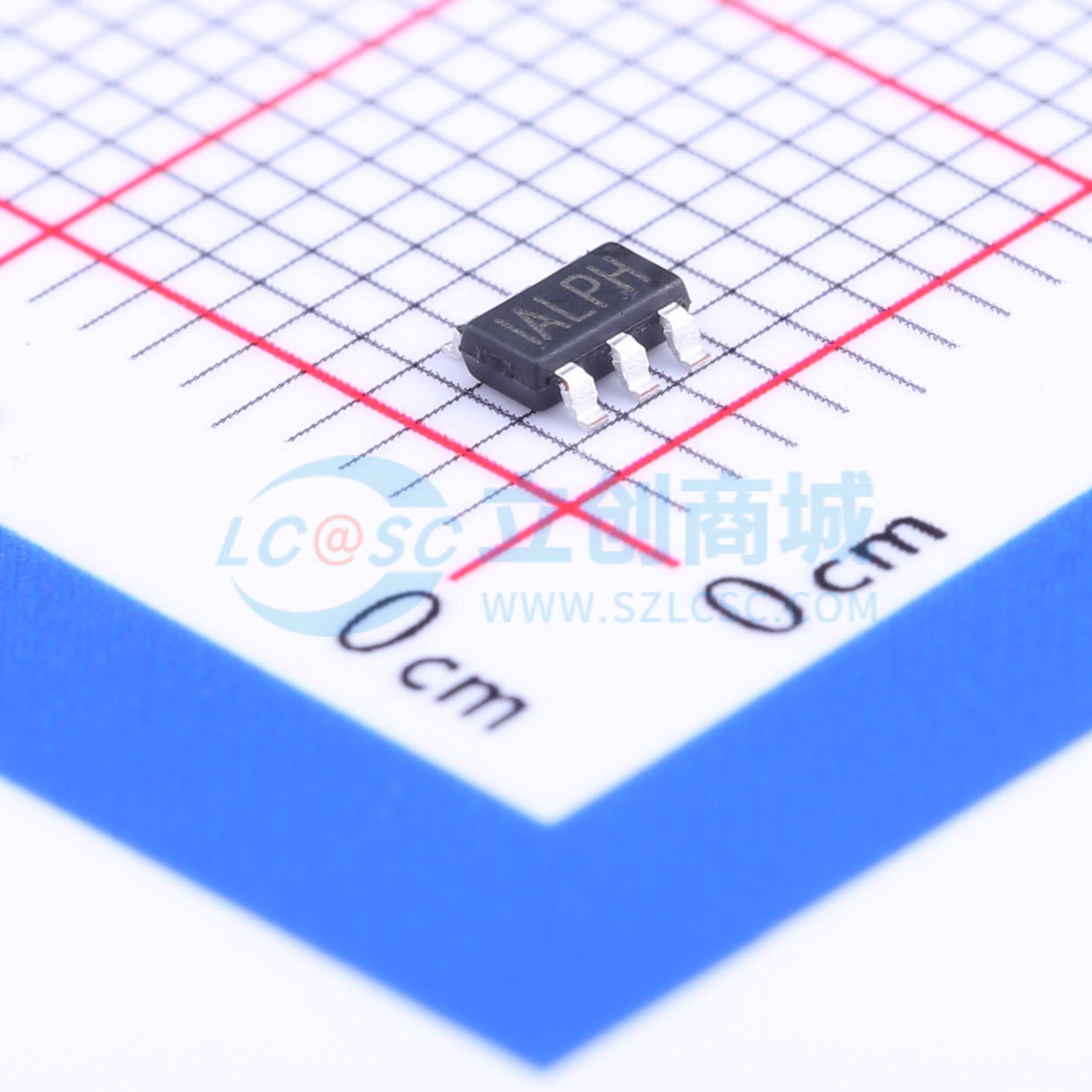

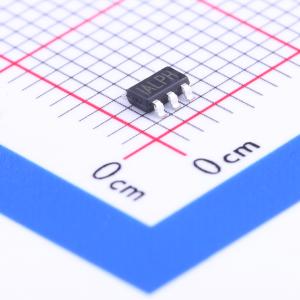

MP6513GJ-Z
H桥电机驱动器
SMT扩展库PCB免费打样
- 描述
- MP6513是一款用于驱动可逆电机的H桥电机驱动器，可驱动一个直流电机、步进电机的一个绕组或其他负载。H桥由四个N沟道功率MOSFET组成。内部电荷泵可产生必要的栅极驱动电压。MP6513的电机电源电压范围为2.5V至21V，根据逻辑控制，可提供高达0.8A的输出电流。MP6513由两个输入引脚控制。两个开/关输入决定输出模式：正转、反转、滑行或制动。当输入1和输入2均为低电平时，可实现极低的待机电路电流。全面的保护功能包括过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）和过温保护（OTP）。MP6513所需的现成标准外部元件数量最少，采用TSOT23 - 6封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6513GJ-Z
- 商品编号
- C114138
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~21V | |
| 输出电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP6513是一款用于驱动可逆电机的H桥电机驱动器，可驱动一个直流电机、步进电机的一个绕组或其他负载。H桥由四个N沟道功率MOSFET组成。内部电荷泵可产生必要的栅极驱动电压。 MP6513的电机电源电压范围为2.5V至21V，根据逻辑控制，可提供高达0.8A的输出电流。 MP6513由两个输入引脚控制。两个开/关输入决定输出模式：正转、反转、滑行或制动。当输入1和输入2均为低电平时，可实现极低的待机电路电流。 全面的保护功能包括过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）和过温保护（OTP）。 MP6513所需的现成标准外部元件数量最少，采用TSOT23 - 6封装。
商品特性
- 2.5V至21V宽工作输入范围
- 最大输出电流0.8A
- 低MOSFET导通电阻（高端：500mΩ；低端：500mΩ）
- 正转、反转、滑行或制动输出模式
- 输入1和输入2均为低电平时待机电路电流低
- 热关断
- 内部电荷泵
- 逐周期过流保护（OCP）
- 短路保护（SCP）
- 采用TSOT23 - 6封装
应用领域
- 相机
- 玩具
- 消费产品
- 医疗设备
