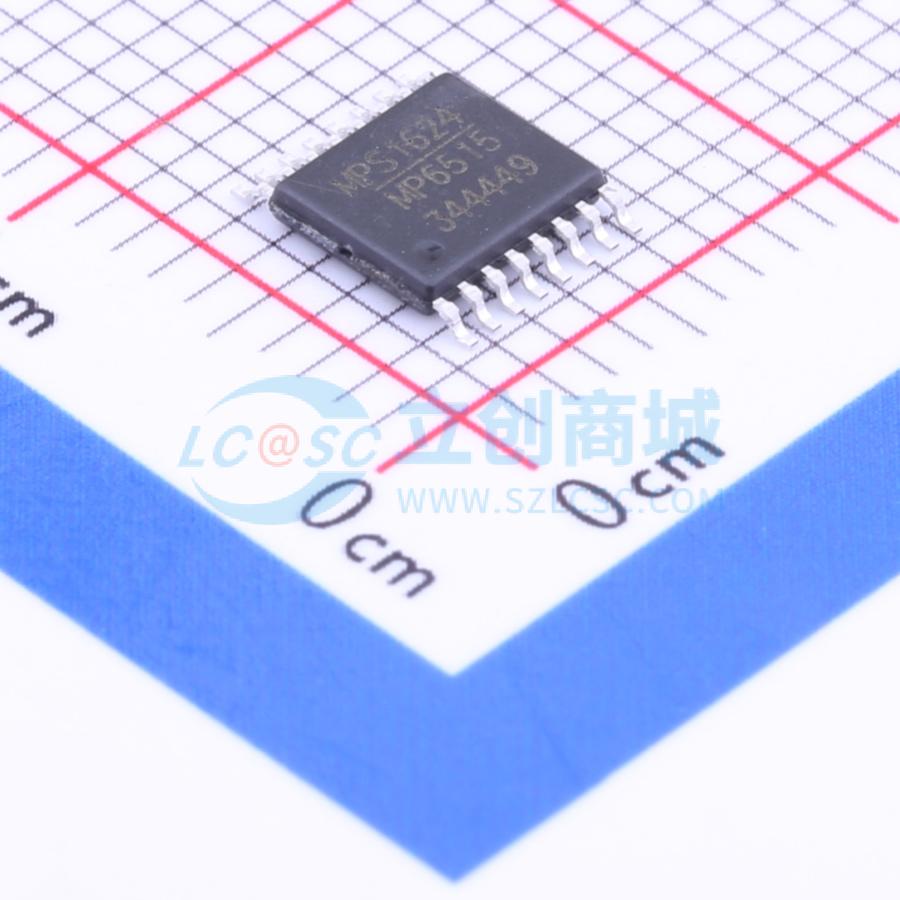

MP6515GF-Z
35V、2.8A、相位/使能控制、H桥电机驱动器
SMT扩展库PCB免费打样
- 描述
- MP6515是一款H桥电机驱动器。它的工作电源电压最高可达35V，可提供高达2.8A的电机电流。通常，MP6515用于驱动直流有刷电机。对于MP6515，通过PHASE、ENBL、BRAKE和BMODE引脚来控制输出。内部电流检测电路提供一个与负载电流成比例的电压输出。此外，还提供逐周期电流调节/限制功能。这些功能无需使用低阻值分流电阻。内部安全特性包括过流保护、输入过压保护、欠压锁定（UVLO）和热关断。MP6515提供16引脚5.0mmx6.4mm TSSOP-EP和3mmx4mm QFN封装，带有外露散热焊盘。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6515GF-Z
- 商品编号
- C114139
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 1.5A | |
| 峰值电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.4V~35V | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP6515是一款H桥电机驱动器。它的工作电源电压最高可达35V，可提供高达2.8A的电机电流。通常，MP6515用于驱动直流有刷电机。对于MP6515，通过PHASE、ENBL、BRAKE和BMODE引脚来控制输出。 内部电流检测电路提供一个与负载电流成比例的电压输出。此外，还提供逐周期电流调节/限制功能。这些功能无需使用低阻值分流电阻。 内部安全特性包括过流保护、输入过压保护、欠压锁定（UVLO）和热关断。 MP6515提供16引脚5.0mmx6.4mm TSSOP-EP和3mmx4mm QFN封装，带有外露散热焊盘。
商品特性
- 5.4V至35V宽输入电压范围
- 2.8A峰值输出电流
- 内部全H桥驱动器
- PHASE/ENABLE控制，输入逻辑（PHASE、EN、BRAKE、BMODE）逐周期电流调节/限制
- 低导通电阻（高端：250mΩ；低端：250mΩ）
- 简单、通用的逻辑接口
- 3.3V和5V兼容逻辑电源
- 过流保护
- 过压保护
- 热关断
- 欠压锁定
- 故障指示输出
- 散热增强型表面贴装封装
应用领域
- 螺线管驱动器
- 直流有刷电机驱动
