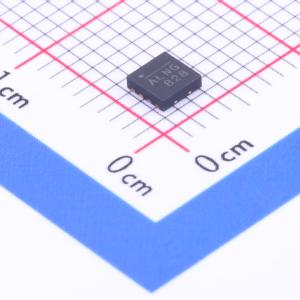

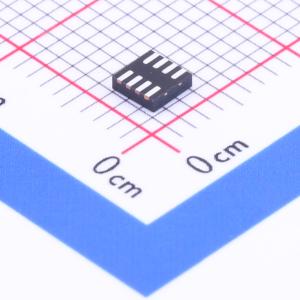

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 800mV~32.4V | |
| 输出电流 | 3A | |
| 开关频率 | 410kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；频率同步；逐波限流；过流保护；工作状态指示；打嗝限流 |
商品概述
MP4423H是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具备出色的负载和线性调整率。MP4423H采用同步模式工作，可在输出电流负载范围内实现更高效率。 电流模式操作提供快速瞬态响应，并简化环路稳定。 全面的保护功能包括过流保护和热关断。 MP4423H仅需少量易于获取的标准外部元件，采用节省空间的QFN - 8（3mmx3mm）封装。
商品特性
- 4V至36V宽连续工作输入范围
- 85mΩ/55mΩ低RDS(ON)内部功率MOSFET
- 高效同步模式操作
- 默认410kHz开关频率
- 可同步至200kHz至2.2MHz外部时钟
- 适用于汽车冷启动的高占空比
- 节能模式
- 内部软启动
- 电源正常指示
- 过流保护和打嗝模式
- 热关断
- 输出可从0.8V调节
- 采用QFN - 8（3mmx3mm）封装
应用领域
- 汽车
- 工业控制系统
- 分布式电源系统
