温馨提醒：图片仅供参考，商品以实物为准

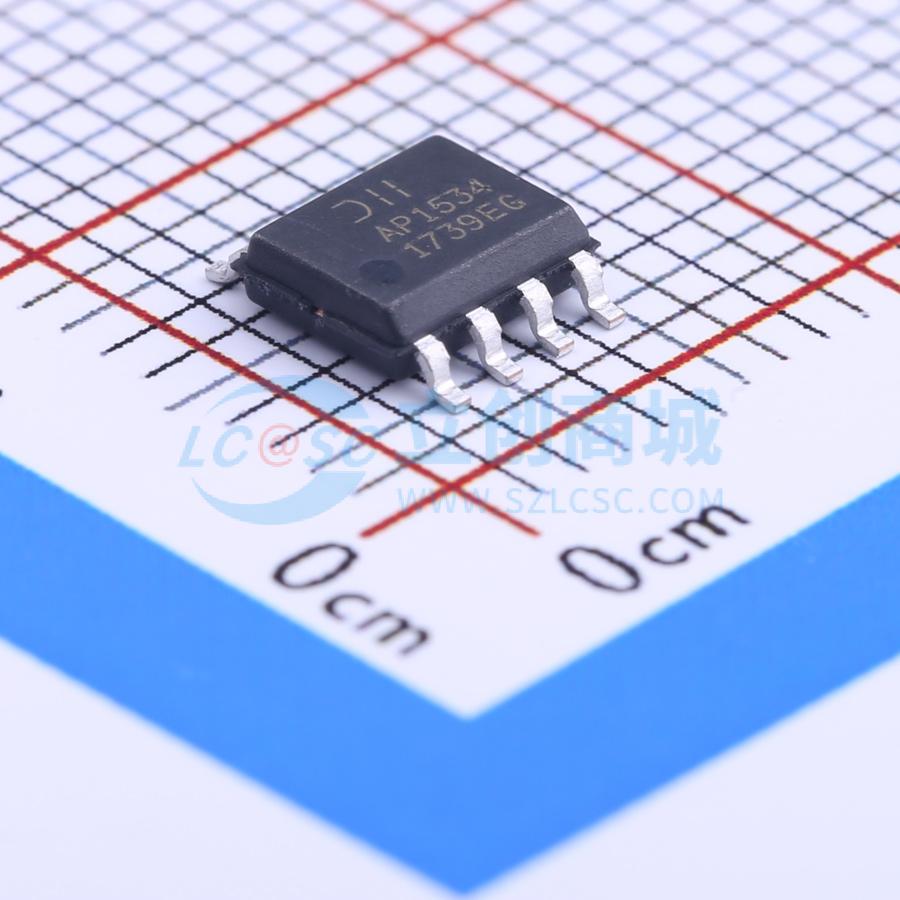

AP1534SG-13
AP1534降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1534是一款采用PWM控制的降压转换器,具有低纹波、高效率和出色的瞬态特性。该器件包括参考电压源、振荡电路、误差放大器和内部P沟道MOSFET。它支持3.6V到18V的输入电压范围,输出电压可在0.8V到Vcc之间调节,最大输出电流为2A。内置过流保护和短路保护功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1534SG-13
- 商品编号
- C110462
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~18V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 2A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
