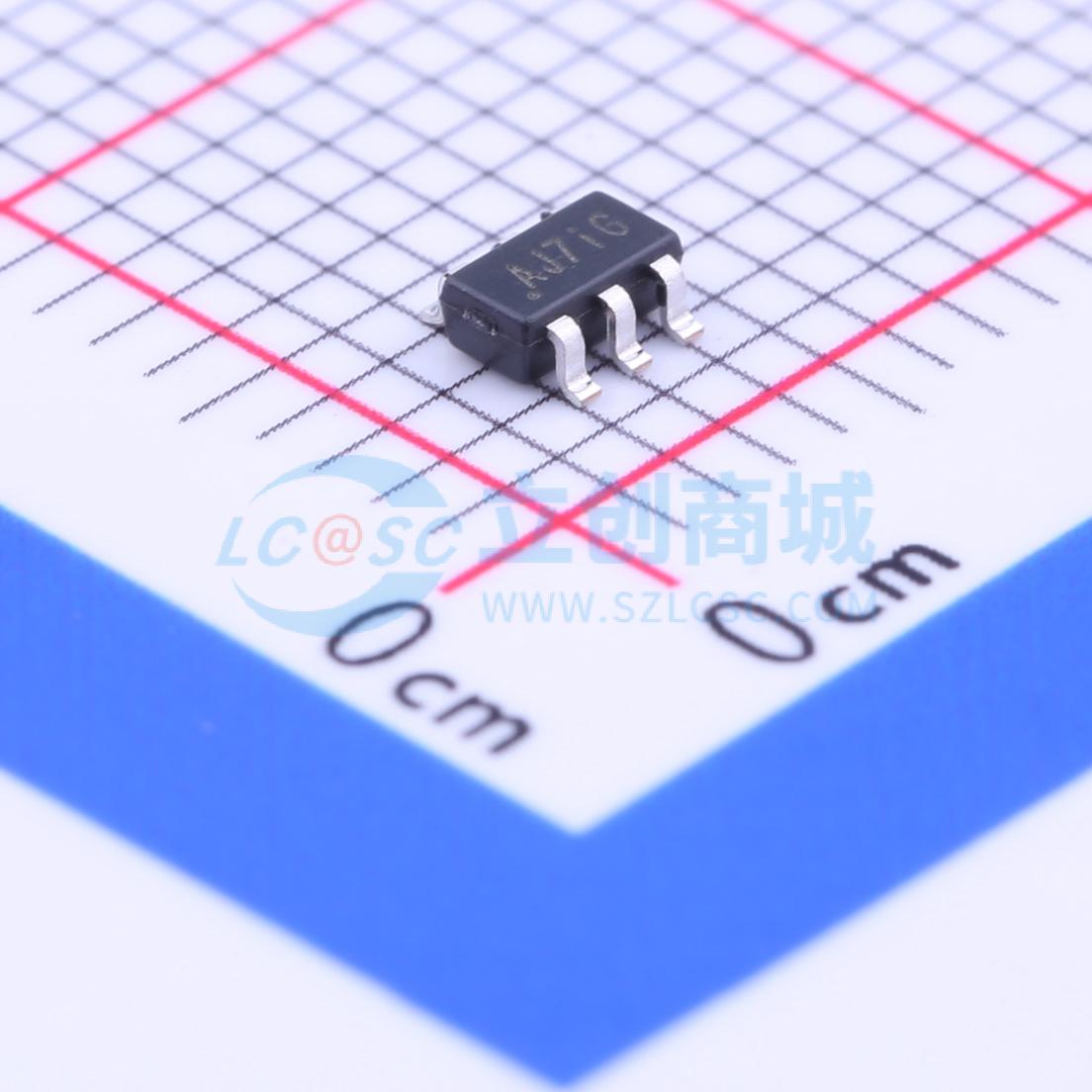

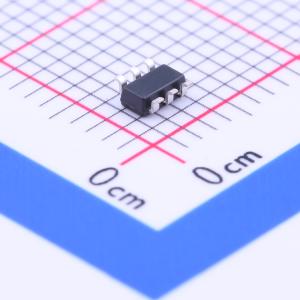

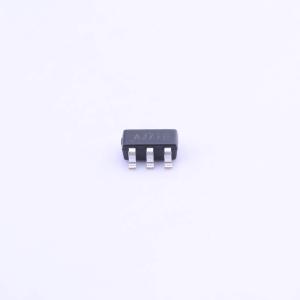

温馨提醒：图片仅供参考，商品以实物为准
AP5100WG-7
1.2A降压转换器，1.4MHz开关频率
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP5100是一款1.2A电流模式降压转换器,内置功率MOSFET,支持4.75V至24V的输入电压范围,输出电压可通过外部电阻分压器调节,范围为0.81V至15V。具有1.4MHz的固定开关频率,内置过流保护和热保护功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP5100WG-7
- 商品编号
- C114647
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~24V | |
| 输出电压 | 810mV~15V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP5100是一款内置功率MOSFET的电流模式降压转换器，能够实现最小尺寸的电源转换。通过低串联电阻功率开关，它能够在宽输入电压范围内提供高达1.2A的恒定输出电流。负载和线路调节在工作输入电压和温度范围内具有极佳的响应时间。AP5100通过逐周期限流算法和片上热保护实现自我保护。
AP5100只需少量常见的标准外部元件即可提供电压转换。它采用SOT26封装。
特性：
- VIN：4.75V至24V
- 负载电流高达1.2A
- 内置功率MOSFET
- 与低ESR陶瓷输出电容兼容
- 效率高达90%
- 关断模式下电流为0.1μA
- 固定1.4MHz频率
- 过温关断
- 逐周期过流保护
- 电阻分压可调输出：0.81V至15V
- SOT26：采用“绿色”模塑化合物（无Br、Sb）
- 无铅封装/符合RoHS标准（注1）
应用：
- 分布式电源系统
- 电池充电器
- 线性稳压器预稳压器
- WLED驱动器
应用领域
- 分布式电源系统
- 电池充电器
- 线性调节器WLED驱动器的预稳压器
