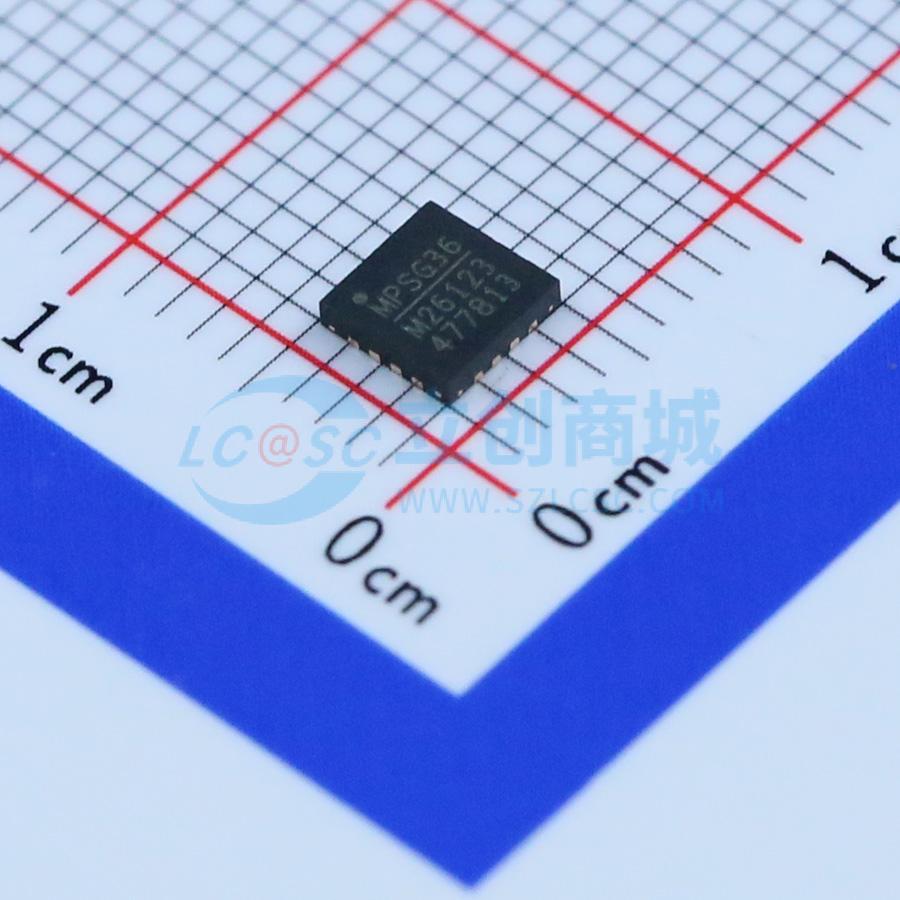

温馨提醒：图片仅供参考，商品以实物为准
MP26123DR-LF-Z
2A、24V输入、600kHz的2/3节锂离子电池开关充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP26123 是一款用于 2 节或 3 节锂离子电池组的单片式 DC-DC 降压开关充电器。它集成了高端功率 MOSFET，可输出高达 2A 的充电电流。它还采用峰值电流模式控制，具有快速的环路响应和易于补偿的特点。MP26123 使用一个检测电阻来控制可编程充电电流，并通过两个控制环路精确调节充电电流和充电电压。MP26123 具备多种故障保护功能，包括逐周期限流和热关断。其他安全特性包括电池温度监测与保护、充电状态指示以及可编程定时器，定时器超时后可停止充电周期。MP26123 仅需少量易于获取的外部元件。MP26123 采用 4mm x 4mm 16 引脚 QFN 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP26123DR-LF-Z
- 商品编号
- C110399
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 9V~24V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 8.4V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2~3 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1uA |
商品概述
MP26123 是一款用于 2 节或 3 节锂离子电池组的单片式 DC-DC 降压开关充电器。它集成了高端功率 MOSFET，可输出高达 2A 的充电电流。它还采用峰值电流模式控制，具有快速的环路响应和易于补偿的特点。 MP26123 使用一个检测电阻来控制可编程充电电流，并通过两个控制环路精确调节充电电流和充电电压。 MP26123 具备多种故障保护功能，包括逐周期限流和热关断。其他安全特性包括电池温度监测与保护、充电状态指示以及可编程定时器，定时器超时后可停止充电周期。 MP26123 仅需少量易于获取的外部元件。 MP26123 采用 4mm x 4mm 16 引脚 QFN 封装。
商品特性
- 为 2 节或 3 节锂离子电池组充电
- 宽工作输入范围
- 可编程充电电流高达 2A
- ±0.75% 的电池电压（VBATT）精度
- 集成 0.2Ω 功率 MOSFET
- 效率高达 90%
- 固定 600kHz 频率
- 对完全耗尽的电池进行预充电
- 充电状态指示
- 输入电源故障指示
- 热关断
- 逐周期过流保护
- 电池温度监测与保护
应用领域
- 移动互联网设备
- 便携式媒体播放器
- 上网本
- 2 节或 3 节锂离子电池充电器
- 分布式电源系统
