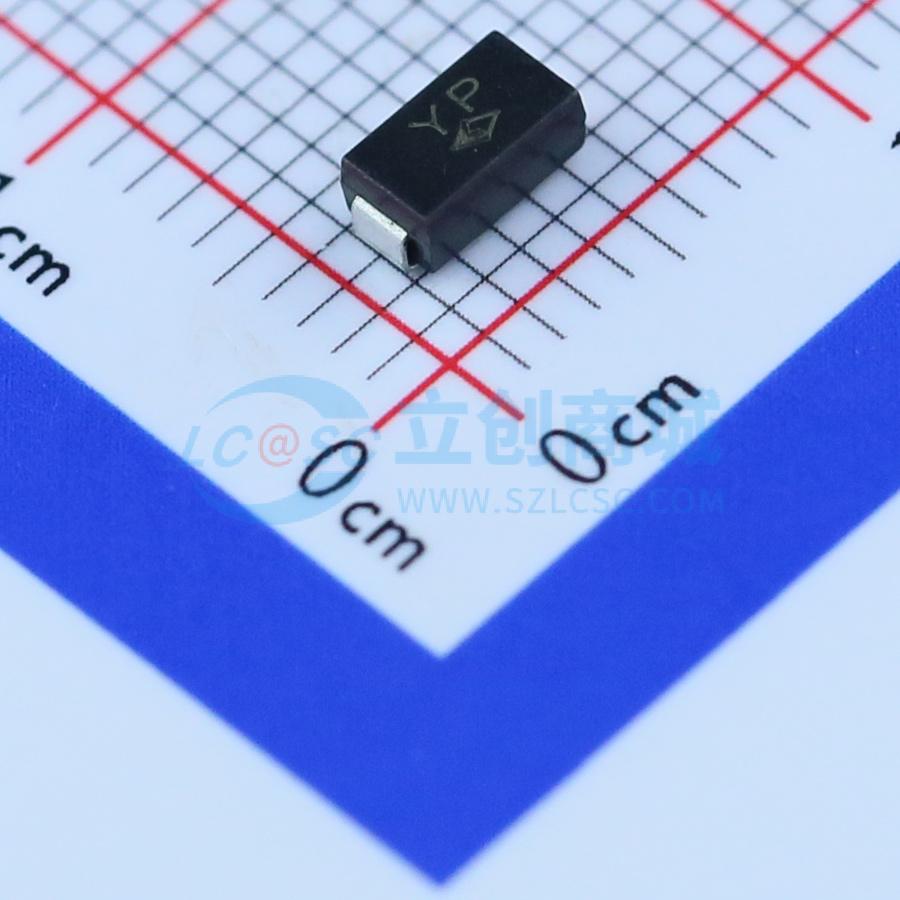

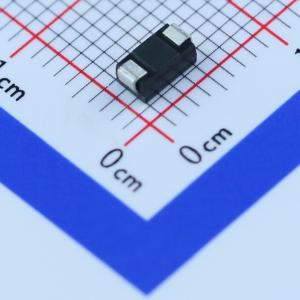

温馨提醒：图片仅供参考，商品以实物为准
SMAJ36CA
双向TVS 36V截止 峰值脉冲电流：6.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：针对局域网保护应用进行优化。 符合 IEC 1000-4-2 (IEC801-2) 标准，适用于数据线的静电放电 (ESD) 保护。 符合 IEC1000-4-4 (IEC801-2) 标准，适用于数据线的电快速瞬变脉冲群 (EFT) 保护。 塑料封装具有美国保险商实验室 (UL) 94V-0 级阻燃分类。 玻璃钝化结。 400W 峰值脉冲功率能力。 出色的钳位能力。 低增量浪涌电阻。 快速响应时间：通常从 0V 到最小击穿电压 V(BR) 的响应时间小于 1.0ps。 保证高温焊接：端子可承受 260℃/10S 的焊接温度
- 品牌名称
- 星海
- 商品型号
- SMAJ36CA
- 商品编号
- C110449
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 针对局域网保护应用进行优化
- 是依据 IEC 1000-4-2（IEC801-2）标准对数据线进行静电放电（ESD）保护的理想选择
- 是依据 IEC1000-4-4（IEC801-2）标准对数据线进行电快速瞬变脉冲群（EFT）保护的理想选择
- 塑料封装符合美国保险商实验室（UL）94V-0 阻燃等级
- 玻璃钝化结
- 具备 400W 峰值脉冲功率能力
- 出色的钳位能力
- 低增量浪涌电阻
- 快速响应时间：从 0V 到最小击穿电压 V(BR) 通常小于 1.0ps
- 保证高温焊接：端子在 260°C 下持续 10S
