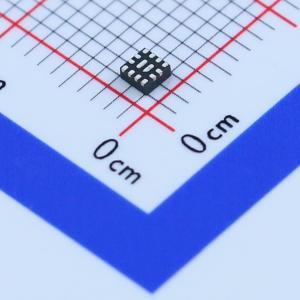

温馨提醒：图片仅供参考，商品以实物为准

MP3422GG-Z

高效率同步升压转换器，带输出断开功能

SMT扩展库PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出5V以内方案，MP3422是一款高效率的同步升压转换器,具有输出断开功能。它可以在1.9V到5.5V的输入电压范围内工作,输出电压范围为2.5V到5.5V,最大输出电流为6.5A。该芯片采用2x2mm QFN封装,具有600kHz的固定开关频率,内部同步整流器提高了效率,减少了外部组件数量。
品牌名称: MPS(芯源)
商品型号: MP3422GG-Z
商品编号: C110400
商品封装: QFN-14(2x2)
包装方式: 编带
商品毛重: 0.087克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

MP3422 是一款高效、同步、电流模式的升压转换器，具备输出断开功能。 MP3422 可在低至 1.9V 的输入电压下启动，同时提供浪涌电流限制和输出短路保护。集成的 P 沟道同步整流器提高了效率，无需外部肖特基二极管。在关断期间，该 P 沟道将输出与输入断开。 600kHz 的开关频率允许使用小型外部元件，而内部补偿和软启动功能则最大限度地减少了外部元件数量。MP3422 使用低至 2.8V 的电源电压，可为 5V 输出、2.5A 负载需求提供紧凑的解决方案。 MP3422 采用 2mmx2mm 的 14 引脚 QFN 封装。 6.5A、600kHz 高效、同步升压转换器，具备输出断开功能，采用 2x2mm QFN 封装

商品特性

效率高达 98%
输入范围 1.9V 至 5.5V，输出范围 2.5V 至 5.5V
内部同步整流器
600kHz 固定开关频率
开关电流限制能力 >6.5A
静态电流 43uA
全负载范围内高效
内部软启动和补偿
输出负载与输入真正断开
过流保护（OCP）、短路保护（SCP）、过压保护（OVP）和过温保护（OTP）
小型 2x2mm QFN14 封装

应用领域

电池供电产品
移动电源
便携式充电器
备用电池组
USB 电源
消费电子配件
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.9V~5.5V
	输出电压	2.5V~5.5V
	输出电流	2.5A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	可调
