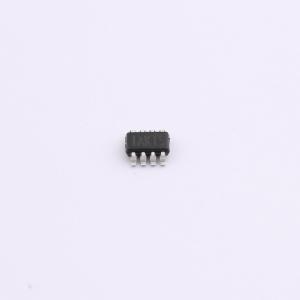

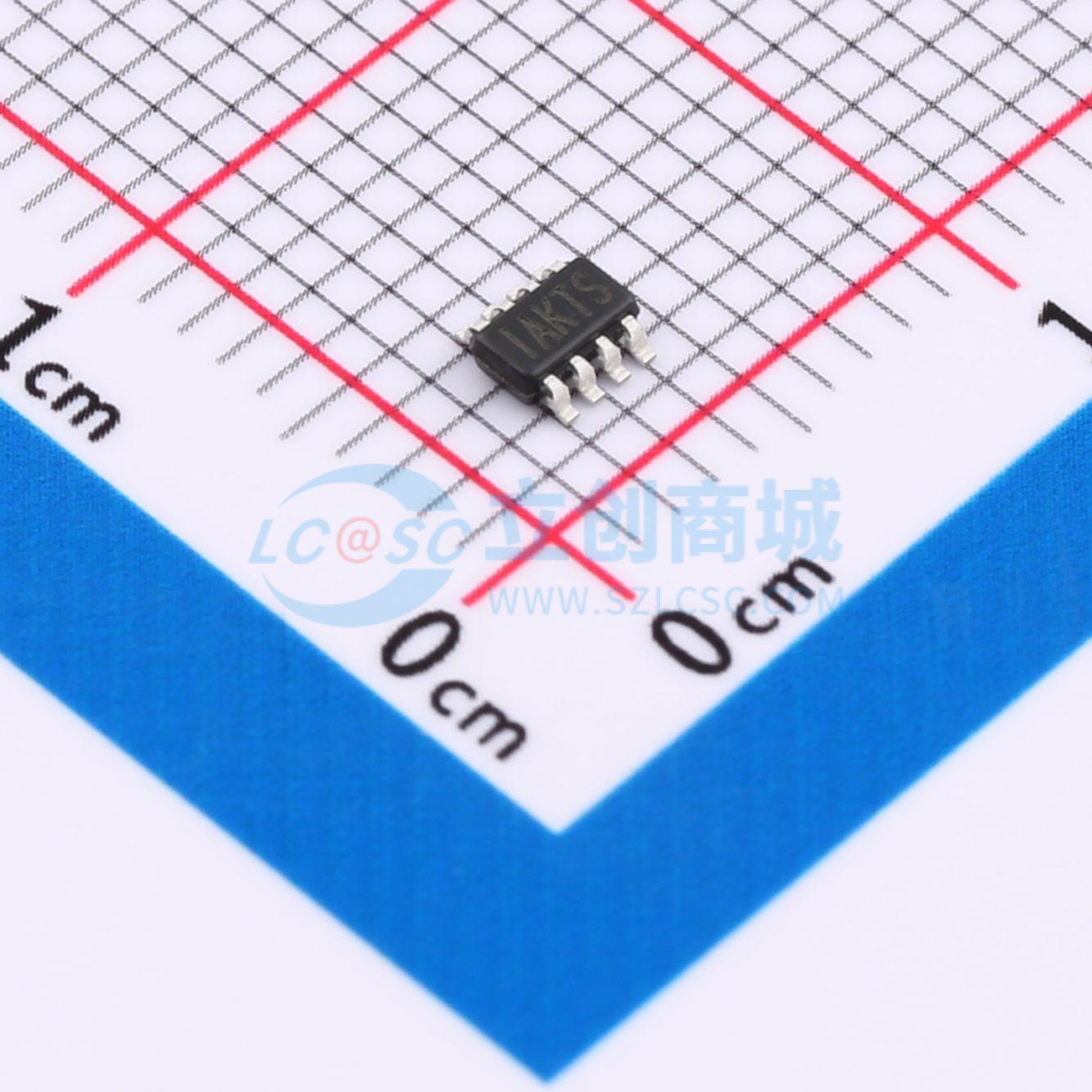

温馨提醒：图片仅供参考，商品以实物为准

MP3414AGJ-Z

3A，1MHz同步升压转换器

SMT扩展库PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出5V以内方案，MP3414A是一款高效、同步、电流模式升压转换器,支持5V/1A输出,输入电压范围为1.8V至5.5V,内置同步整流器,具有输出断开功能。
品牌名称: MPS(芯源)
商品型号: MP3414AGJ-Z
商品编号: C111682
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.29克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

MP3414A是一款高效、同步电流模式、带输出断开功能的升压转换器。 MP3414A可在低至1.8V的输入电压下启动，同时提供浪涌电流限制和输出短路保护（SCP）。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。当MP3414A关断时，PMOS将输出与输入断开。输出断开功能可使输出完全放电，使MP3414A在关断模式下的电源电流低于1μA。 1MHz的开关频率允许使用小型外部元件，而内部补偿和软启动则将外部元件数量降至最低。这些特性为宽电流负载范围提供了紧凑的解决方案。 MP3414A采用集成功率MOSFET，支持高达5.5V的输出和超过3A的峰值开关电流。 MP3414A采用小型8引脚TSOT23封装。

商品特性

在2.8V输入时支持5V/1A输出
1.8V至5.5V输入电压范围
高达5.5V输出电压
内部同步整流器
1MHz固定开关频率
22μA静态电流
关断电流<1μA
输出与输入真正断开
效率高达97%
内部补偿、浪涌电流限制和内部软启动
微小的外部元件
过压保护（OVP）、短路保护（SCP）和过温保护（OTP）
TSOT23 - 8封装

应用领域

两芯和三芯碱性、镍镉或镍氢电池，或单芯锂电池供电产品
个人医疗设备
便携式媒体播放器
无线外设
游戏配件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
