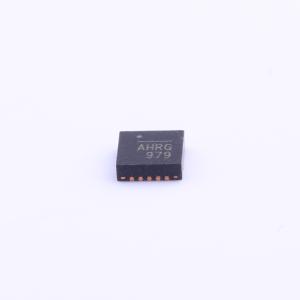

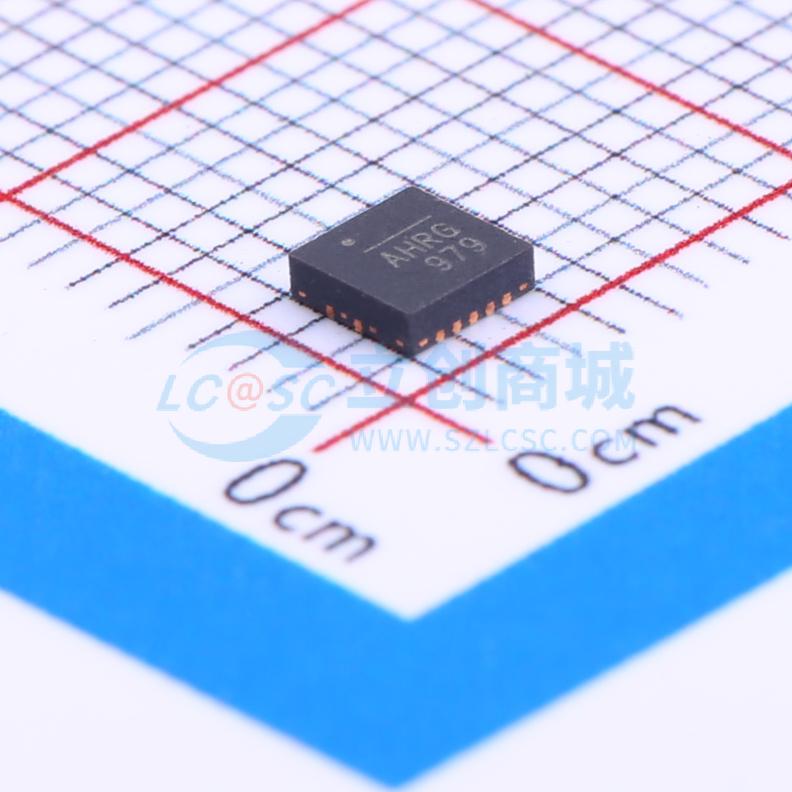

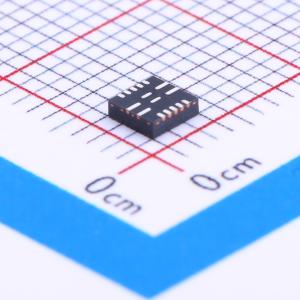

温馨提醒：图片仅供参考，商品以实物为准

MP8765GQ-Z

24V、6A高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MP8765是一款完全集成的高频同步整流降压转换器,可在宽输入电压范围内提供6A连续输出电流。该器件采用恒定导通时间(COT)控制模式,具有快速瞬态响应和易于环路稳定的特点。内置低导通电阻的MOSFET,支持PWM和PFM模式切换,具备多种保护功能。
品牌名称: MPS(芯源)
商品型号: MP8765GQ-Z
商品编号: C113624
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.6克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8765 是一款高度集成的高频同步整流降压式开关模式转换器。它能在很宽的输入电源范围内实现 6A 连续输出电流，提供非常紧凑的解决方案，且具有出色的负载和线性调节能力。MP8765 在很宽的输出电流负载范围内都能高效运行。恒定导通时间（COT）控制模式可实现快速瞬态响应，并简化环路稳定设计。欠压锁定内部设定为 4.6V，开漏电源正常信号指示输出处于其标称电压范围内。完整的保护功能包括过流保护（OCP）和热关断。该转换器所需的外部元件数量最少，采用 QFN16（3mmx3mm）封装。

商品特性

5V 至 24V 宽工作输入范围
6A 连续输出电流
脉冲频率调制（PFM）/脉冲宽度调制（PWM）模式可选
低导通电阻（RDS(ON)）内部功率 MOSFET，采用专有开关损耗降低技术
1% 参考电压
7ms 内部软启动
输出放电功能
500kHz 开关频率
打嗝式过流保护（OCP）和热关断
自动重试过压保护（OVP）
输出电压可在 0.604V 至 5.5V 范围内调节

应用领域

笔记本电脑
平板电脑
网络系统
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交96单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~22V
	输出电压	604mV~5.5V
	输出电流	6A
	开关频率	400kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	160uA
	开关管(内置/外置)	内置
	输出类型	可调
