温馨提醒：图片仅供参考，商品以实物为准

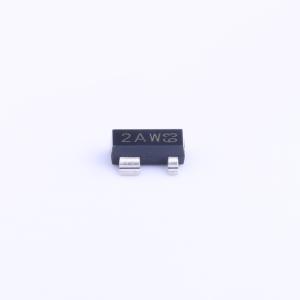

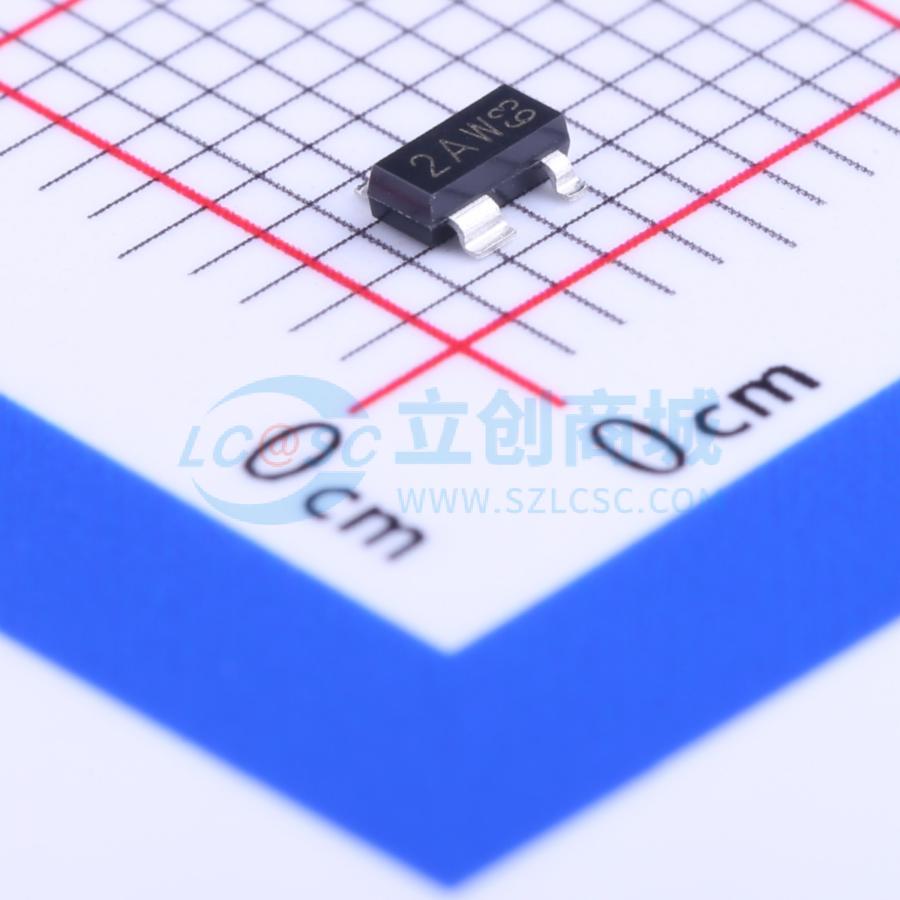

PESD2ETH-AXR
单向ESD 5.5V截止
- 描述
- 采用小型SOT143B表面贴装器件（SMD）塑料封装的超低电容双轨到轨静电放电（ESD）保护二极管。该器件旨在保护两条高速数据线或高频信号线免受ESD和其他瞬态现象造成的损坏。该器件集成了两个超低电容轨到轨二极管和一个额外的ESD保护二极管，即使在没有电源电压的情况下也能确保信号线得到保护。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2ETH-AXR
- 商品编号
- C113680
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.8pF |
商品概述
采用小型SOT143B表面贴装器件（SMD）塑料封装的超低电容双轨到轨静电放电（ESD）保护二极管。 该器件旨在保护两条高速数据线或高频信号线免受ESD和其他瞬变造成的损坏。 该器件集成了两个超低电容轨到轨二极管和一个额外的ESD保护二极管，即使在没有电源电压的情况下也能确保信号线得到保护。
商品特性
- 两条高速数据线的ESD保护
- 超低电容：Cd = 1.8 pF
- IEC 61000 - 4 - 2标准下可达12 kV
- ISO 10605（330 pF，2 kΩ）标准下可达15 kV
- 极低的反向电流
- 通过AEC - Q101认证
应用领域
- 100BASE - T1 / OPEN联盟BroadR - Reach汽车以太网
- 汽车低压差分信号（LVDS）
- 汽车USB 2.0
