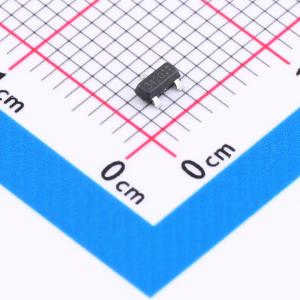

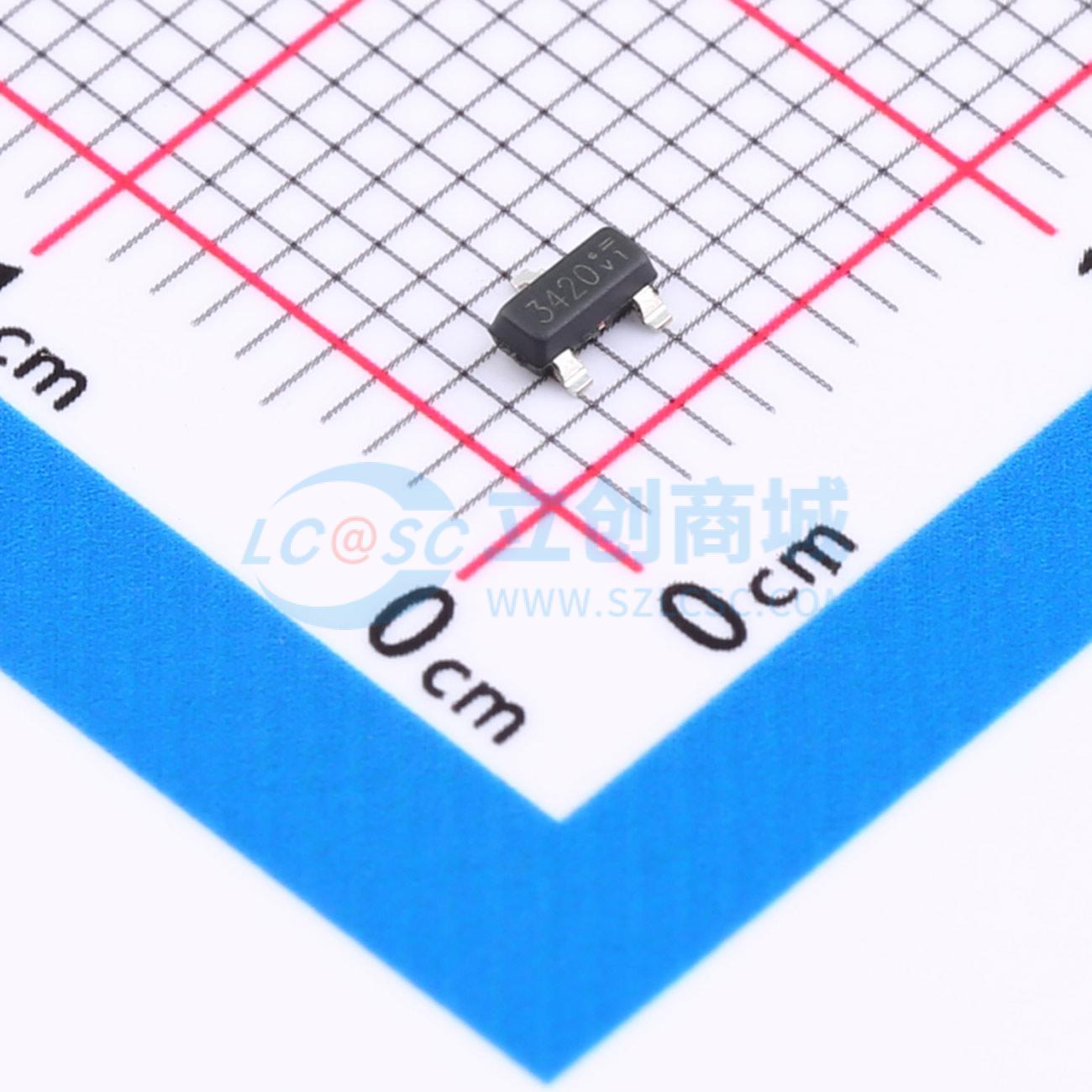

温馨提醒：图片仅供参考，商品以实物为准
NCE3420
1个N沟道 耐压:20V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,20V,6A,20mΩ@4.5V；功能同SI2300/SI2302，内阻更低,电流更大。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3420
- 商品编号
- C113771
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 35mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE0117K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于多种应用场景。
商品特性
- VDS = 20 V, ID = 6 A
- RDS(ON) < 35 m Ω(@ VGS = 2.5 V)
- RDS(ON) < 28 m Ω(@ VGS = 4.5 V)
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 单向负载开关
- 双向负载开关
