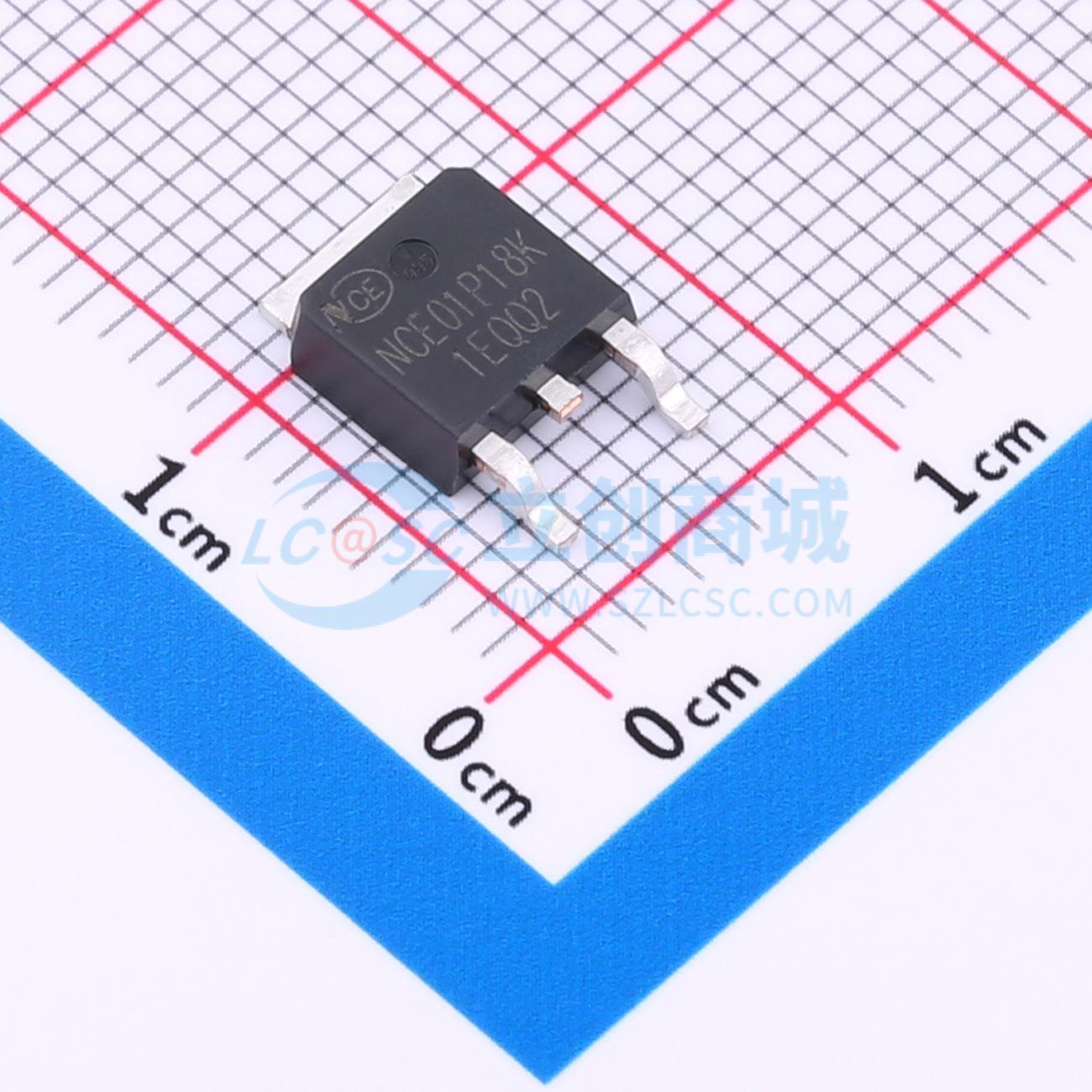

NCE01P18K实物图

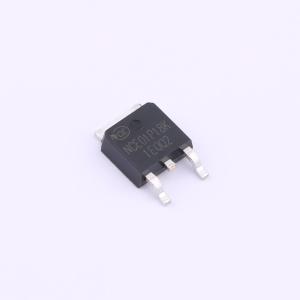

  • NCE01P18K商品缩略图
  • NCE01P18K商品缩略图
  • NCE01P18K商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCE01P18K

1个P沟道 耐压:100V 电流:18A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
P沟道,-100V,-18A,100mΩ@-10V
商品型号
NCE01P18K
商品编号
C115990
商品封装
TO-252-2L​
包装方式
编带
商品毛重
0.547克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)100V
连续漏极电流(Id)18A
导通电阻(RDS(on))120mΩ@10V,16A
耗散功率(Pd)70W
阈值电压(Vgs(th))3V@250uA
属性参数值
栅极电荷量(Qg)70nC@10V
输入电容(Ciss)3.81nF
反向传输电容(Crss)125pF
工作温度-55℃~+175℃
类型P沟道
输出电容(Coss)129pF

商品概述

这款P沟道MOSFET采用仙童半导体先进的PowerTrench工艺制造,该工艺经过特别优化,可将导通电阻降至最低。 该器件非常适合笔记本电脑和便携式电池组中常见的电源管理和负载开关应用。

商品特性

  • 栅源电压(VGS) = -10 V、漏极电流(ID) = -13 A时,最大漏源导通电阻(rDS(on)) = 9.3 mΩ
  • 栅源电压(VGS) = -4.5 V、漏极电流(ID) = -11 A时,最大漏源导通电阻(rDS(on)) = 14.8 mΩ
  • 适用于电池应用的扩展栅源电压(VGS)范围(-25 V)
  • 典型人体模型(HBM)静电放电(ESD)保护等级为6 kV
  • 采用高性能沟槽技术,实现极低的漏源导通电阻(rDS(on))
  • 具备高功率和大电流处理能力
  • 符合RoHS标准

应用领域

-电源管理-笔记本电脑的负载开关应用-便携式电池组的负载开关应用
