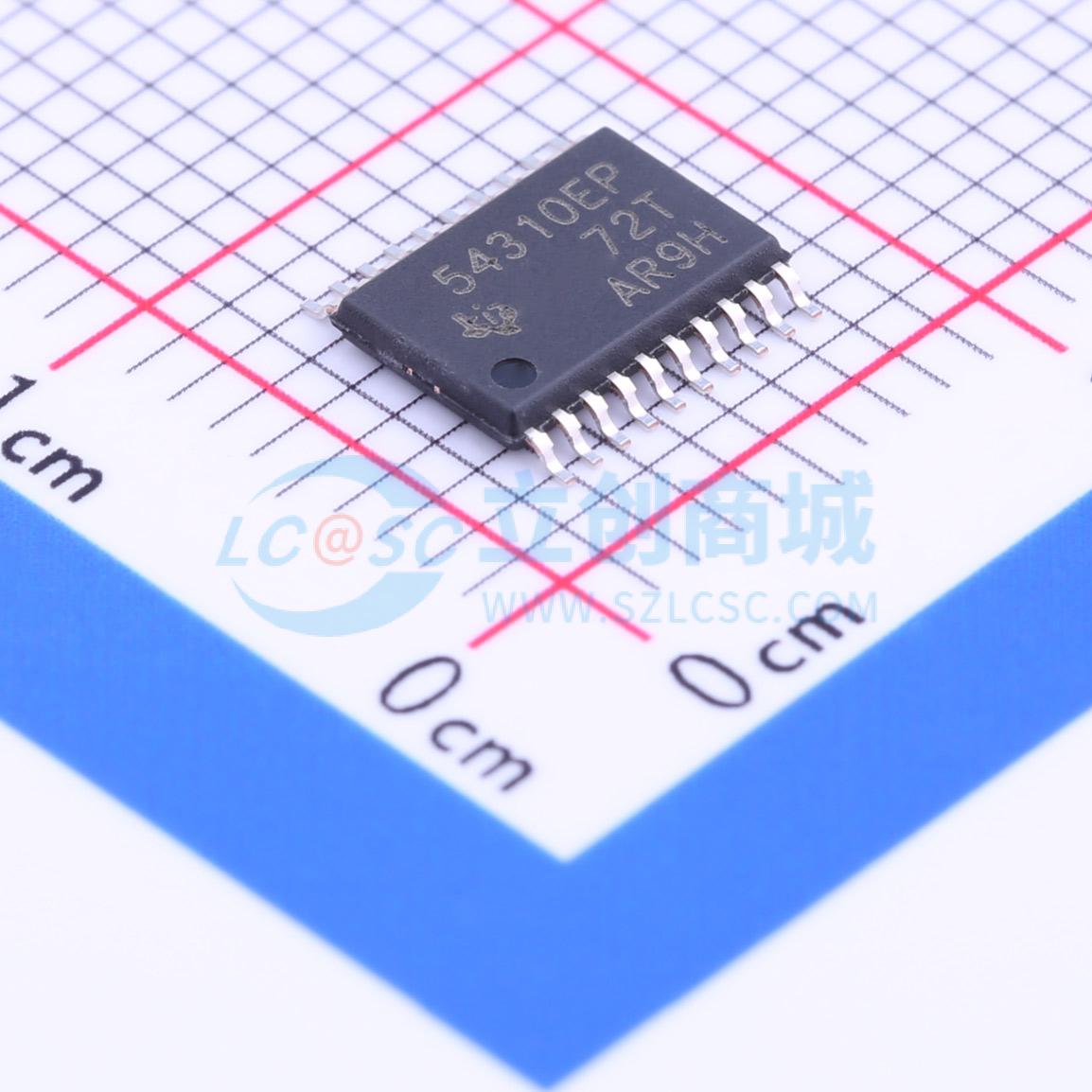

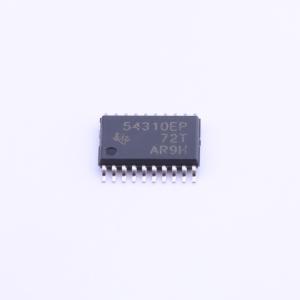

TPS54310MPWPREP

3V至6V输入，3A输出，同步降压PWM开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54310MPWPREP是一款高效、同步降压PWM开关,适用于3V至6V的输入电压范围,能够提供高达3A的连续输出电流。该芯片具有内置MOSFET开关,可减少电路板面积和总成本。其宽PWM频率范围（350kHz至700kHz）和快速瞬态响应使其适用于各种低电压高密度系统。
品牌名称: TI(德州仪器)
商品型号: TPS54310MPWPREP
商品编号: C116014

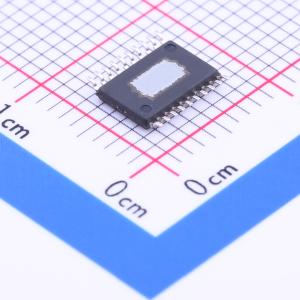

商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

作为SWIFT系列直流-直流稳压器的成员，TPS54310低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。具备所列特性的衬底上包含：一个真正的高性能电压误差放大器，可在瞬态条件下提供高性能；一个欠压锁定电路，可防止在输入电压达到3V之前启动；一个内外部可设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54310器件采用热增强型20引脚TSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。

商品特性

受控基线：单一组装地点、单一测试地点、单一制造地点
扩展温度性能：-55℃至125℃
增强型制造资源减少 (DMS) 支持
增强型产品变更通知
认证履历
60mΩ MOSFET开关，在3A连续输出源电流或灌电流下实现高效率
可调输出电压低至0.9V，精度为1%
外部补偿，设计灵活
快速瞬态响应
宽PWM频率：固定350kHz、550kHz，或可调280kHz至700kHz
负载受峰值电流限制和热关断保护
集成解决方案可减少电路板面积和总成本

应用领域

采用5V或3.3V配电的低压高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
便携式计算机/笔记本电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	-
	输出电流	-
	开关频率	-
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
