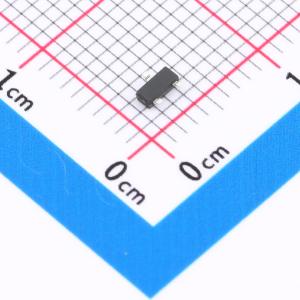

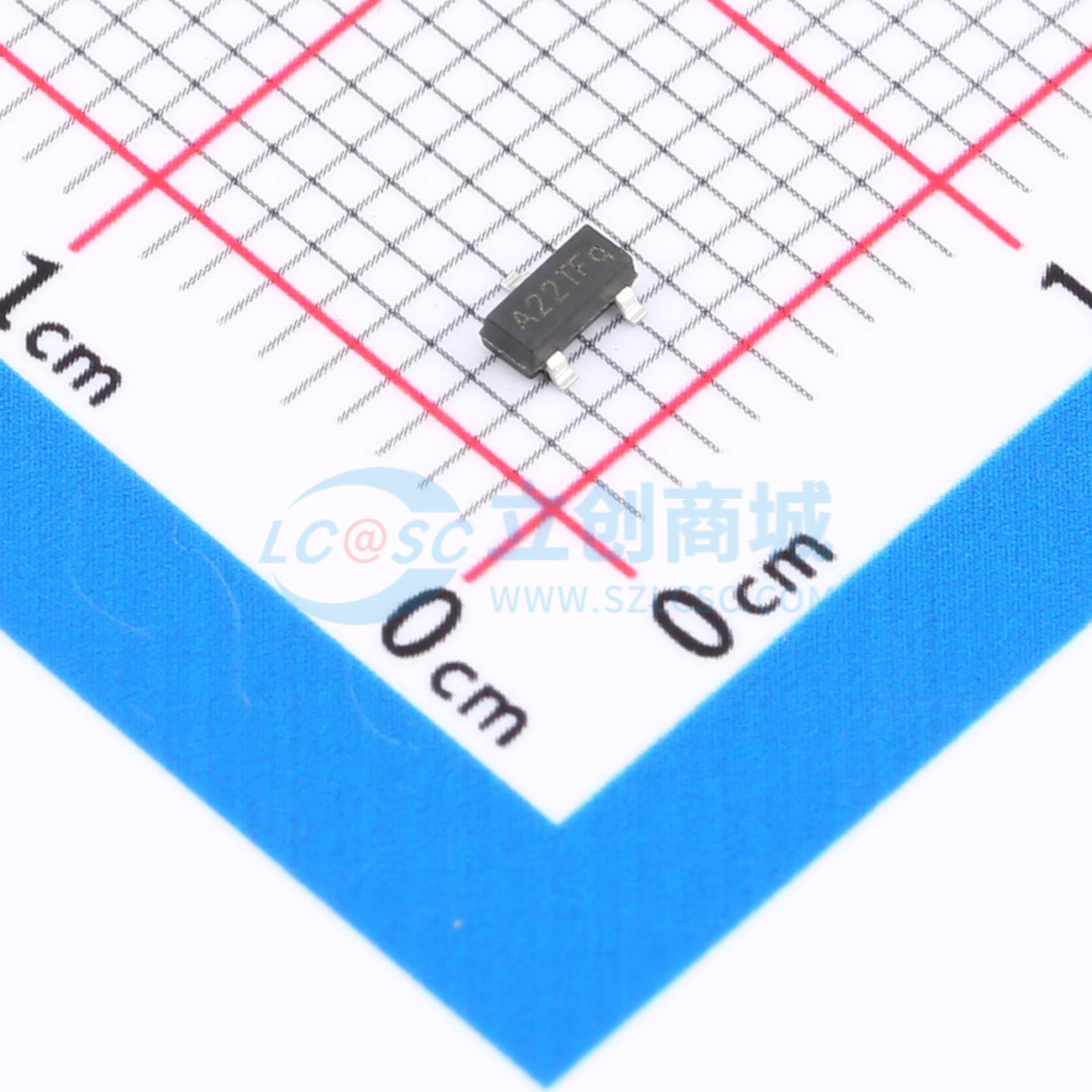

温馨提醒：图片仅供参考，商品以实物为准
KIA3402
1个N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,4.0A,75mΩ@4.5V,功能与引脚同 AO3402
- 品牌名称
- KIA
- 商品型号
- KIA3402
- 商品编号
- C116048
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 105mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.34nC@4.5V | |
| 输入电容(Ciss) | 390pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 54.5pF |
商品概述
KIA3402采用先进的沟槽技术，可提供出色的导通电阻（RDS(on)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于负载开关或PWM应用。KIA3402（绿色产品）采用无铅封装。
商品特性
- 漏源电压(VDS) = 30 V
- 漏极电流(ID) = 4.0 A
- 导通电阻(RDS(on)) < 70 mΩ(栅源电压VGS = 10 V,漏极电流ID = 4.0 A)
- 导通电阻(RDS(on)) < 75 mΩ(栅源电压VGS = 4.5 V,漏极电流ID = 2.3 A)
- 导通电阻(RDS(on)) < 105 mΩ(栅源电压VGS = 2.5 V,漏极电流ID = 1.5 A)
