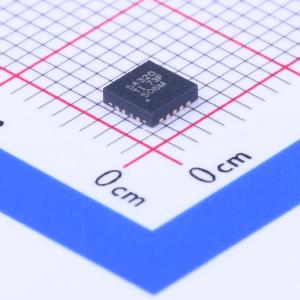

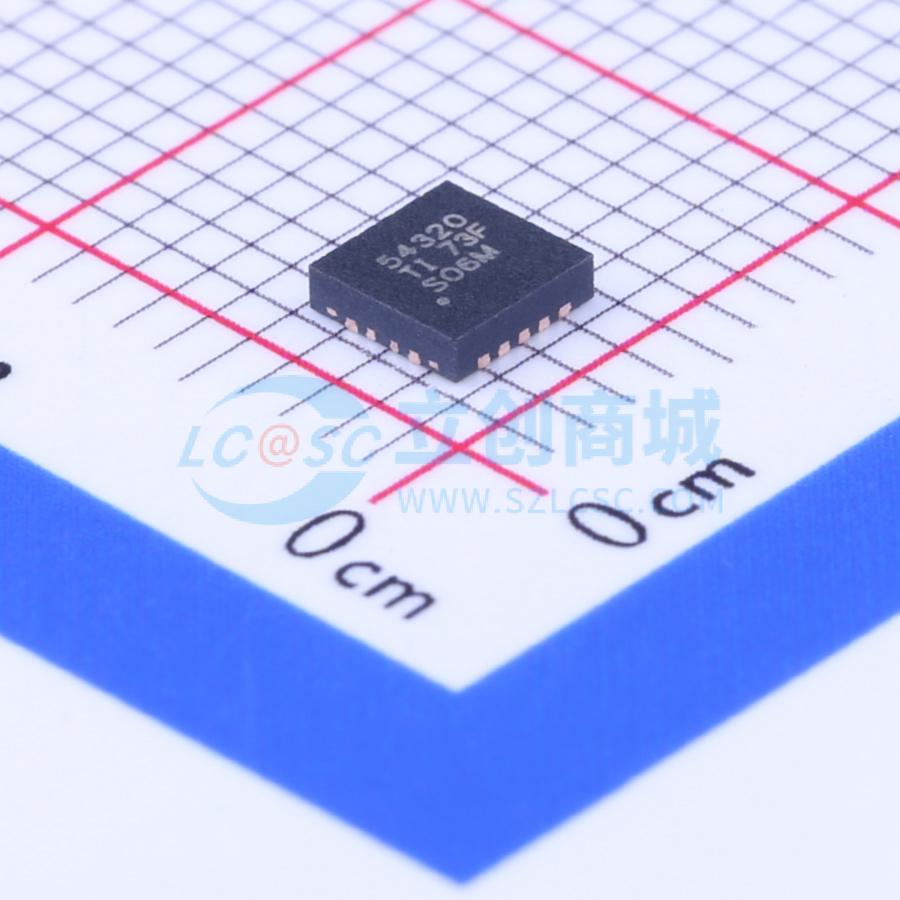

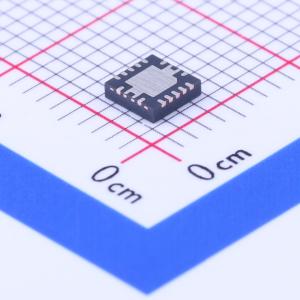

TPS54320RHLR
4.5至17V输入，3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54320是一款17V、3A的同步降压转换器,具有集成的高侧和低侧MOSFET,支持200kHz到1.2MHz的开关频率。该芯片具有精确的0.8V电压参考、低关断静态电流、过流保护和热保护功能,适用于宽带、网络和通信基础设施等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54320RHLR
- 商品编号
- C116079
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54320是一款功能齐全的17V、3A同步降压转换器，通过高效率以及集成的高端和低端MOSFET针对小型设计进行了优化。通过电流模式控制（可减少元件数量）以及选择高开关频率（减小电感占用空间），进一步节省了空间。 输出电压启动斜坡由SS/TR引脚控制，该引脚允许其作为独立电源或在跟踪情况下工作。通过正确配置使能引脚和开漏电源正常引脚，也可实现电源排序。 高端FET的逐周期电流限制可在过载情况下保护器件，而低端源电流限制可防止电流失控，进一步增强了保护功能。如果过流情况持续时间超过预设时间，将触发打嗝式保护。当管芯温度超过热关断温度时，热关断功能将使器件禁用。TPS54320采用14引脚、3.5mmx3.5mm的热增强型VQFN封装。
商品特性
- 集成57mΩ/50mΩ MOSFET
- 分离式电源轨：PVIN电压范围为1.6至17V
- 200kHz至1.2MHz开关频率
- 可与外部时钟同步
- 0.8V电压基准，精度为±1%
- 低至2μA的关断静态电流
- 打嗝式过流保护
- 向预偏置输出单调启动
- 工作结温范围为-40℃至150℃
- 与TPS54620引脚兼容
- 可调节软启动/电源排序
- 用于欠压和过压监测的电源正常输出
- 可调节输入欠压锁定（UVLO）
- 由SwitcherPro™软件工具提供支持
应用领域
- 宽带、网络和通信基础设施
- 自动化测试和医疗设备
- 12V总线的DSP和FPGA负载点应用
