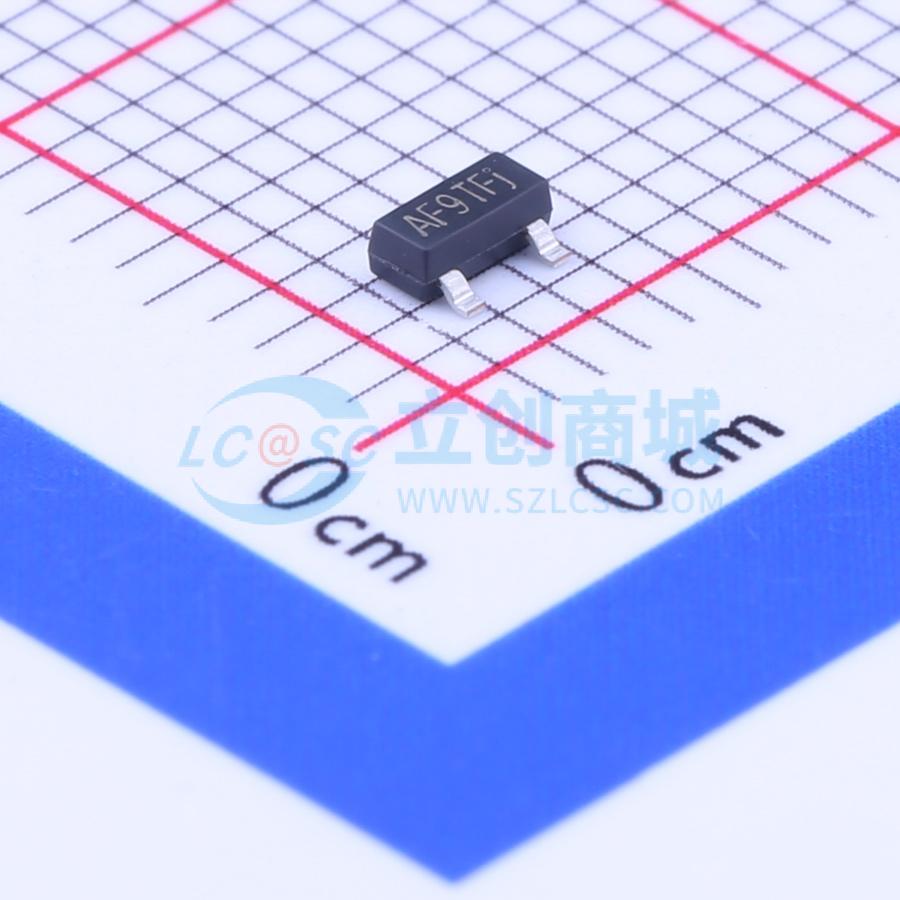

温馨提醒：图片仅供参考，商品以实物为准
KIA3415
1个P沟道 耐压:16V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-20V,-4.0A,45mΩ@-4.5V,功能与引脚同 AO3415
- 品牌名称
- KIA
- 商品型号
- KIA3415
- 商品编号
- C116040
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 16V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 75mΩ@1.8V,2A | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 800mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17.2nC@4.5V | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 160pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 205pF |
商品概述
KIA3415采用先进的沟槽技术，可提供出色的导通电阻（RDS(on)）、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。标准产品KIA3415为无铅产品（符合ROHS和索尼259规范）。KIA3415有绿色产品订购选项。KIA3415在电气性能上完全相同。
商品特性
- 漏源电压（VDS） = -16 V
- 漏极电流（ID） = -4.0 A
- 导通电阻（RDS(on)） < 45 mΩ（栅源电压VGS = -4.5 V，漏极电流ID = -4.0 A）
- 导通电阻（RDS(on)） < 54 mΩ（栅源电压VGS = -2.5 V，漏极电流ID = -2.5 A）
- 导通电阻（RDS(on)） < 75 mΩ（栅源电压VGS = -1.8 V，漏极电流ID = -2.0 A）
