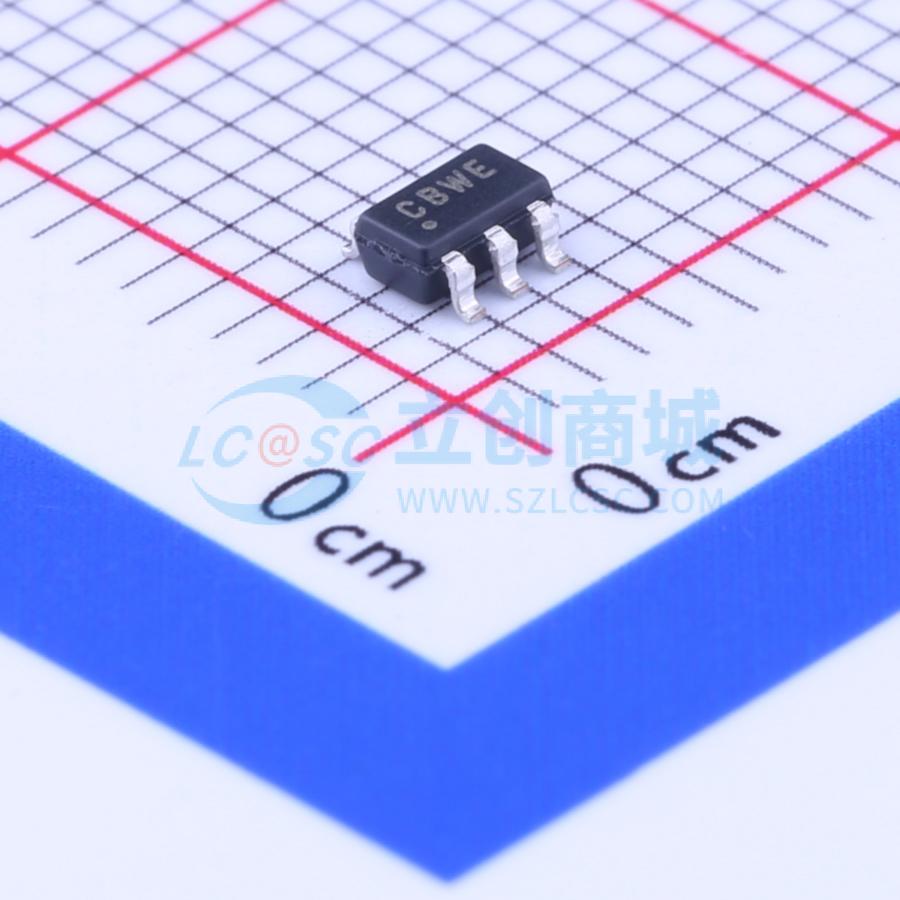

MCP3421A1T-E/CH

带I²C接口和片内参考的18位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP3421为单通道低噪声、高精度、差分输入 A/D转换器，分辨率高达18位，提供微型SOT-23-6封装。片上精密2.048V参考电压使得差分输入电压范围为±2.048V （Δ电压 = 4.096V）。该器件使用2线I2C兼容串行接口，并采用2.7V至5.5V单电源供电。用户通过2线I²C串行接口对控制配置位进行设定，从而MCP3421器件可按3.75、15、60或240采样/秒（SPS）速率进行转换。该器件具有片内可编程增益放大器（PGA），用户可在转换开始之前选择PGA增益为x1、x2、x4或x8。因此MCP3421在转换很小的输入信号时仍可保持高分辨率。该器件提供两种转换模式：a) 连续转换模式；b) 单次转换模式。在单次转换模式下，器件在完成一次转换后自动进入低电流待机模式，这样可显著降低空闲期间的电流消耗。MCP3421器件特别适合需要设计简单、低功耗和节省空间的各种高精度模/数转换应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3421A1T-E/CH
商品编号: C116032
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	15ppm/℃
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	240Hz；60Hz；3.75Hz；15Hz
	静态电流	145uA
	全量程范围(FSR)	2.048V；512mV；1.024V；4.096V

商品概述

MCP3421为单通道低噪声、高精度、差分输入 A/D转换器，分辨率高达18位，提供微型SOT-23-6封装。片上精密2.048V参考电压使得差分输入电压范围为±2.048V （Δ电压 = 4.096V）。该器件使用2线I2C兼容串行接口，并采用2.7V至5.5V单电源供电。用户通过2线I²C串行接口对控制配置位进行设定，从而MCP3421器件可按3.75、15、60或240采样/秒（SPS）速率进行转换。该器件具有片内可编程增益放大器（PGA），用户可在转换开始之前选择PGA增益为x1、x2、x4或x8。因此MCP3421在转换很小的输入信号时仍可保持高分辨率。该器件提供两种转换模式：a) 连续转换模式；b) 单次转换模式。在单次转换模式下，器件在完成一次转换后自动进入低电流待机模式，这样可显著降低空闲期间的电流消耗。 MCP3421器件特别适合需要设计简单、低功耗和节省空间的各种高精度模/数转换应用。

商品特性

SOT-23-6封装的18位ΔΣ ADC
差分输入
每次转换对内部失调和增益自校正
片内参考电压：精度： 2.048V ± 0.05%；漂移： 15 ppm/℃
片内可编程增益放大器（Programmable Gain Amplifier，PGA）：增益为1、2、4或8
片内振荡器
INL：满量程FSR的10 ppm（FSR = 4.096V / PGA）
可编程数据率选项：3.75 SPS （18位）；15 SPS （16位）；60 SPS （14位）；240 SPS （12位）
单次或连续转换选项
低电流消耗： 145μA （典型值）（VDD = 3V，连续转换）； 39μA （典型值）（VDD = 3V，单次转换，1 SPS）
支持I²C串行接口：标准、快速和高速模式
单电源供电：2.7V至5.5V
扩展级温度范围： -40℃至 +125℃

应用领域

便携式仪表
电子秤和电量计
使用RTD、热敏电阻和热电偶的温度测量
测量压力、张力和应变的电桥

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	3.75Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	10LSB
	工作温度	-40℃~+125℃
