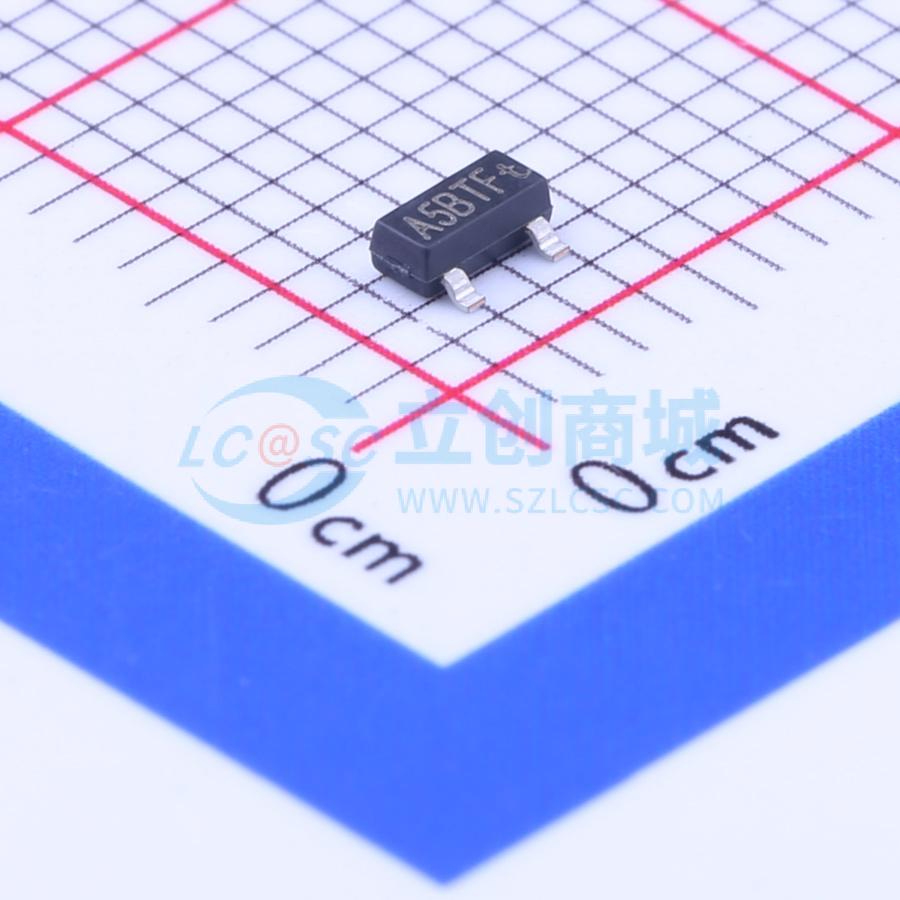

温馨提醒：图片仅供参考，商品以实物为准
KIA2305
1个P沟道 耐压:20V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-20V,-3.5A,55mΩ@-4.5V,功能与引脚同 SI2305
- 品牌名称
- KIA
- 商品型号
- KIA2305
- 商品编号
- C116007
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 95mΩ@1.8V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@4.5V | |
| 输入电容(Ciss) | 1.245nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | - | |
| 类型 | - | |
| 输出电容(Coss) | 375pF |
商品特性
- VDS = -20 V, RDS(on) = 0.055 Ω @ VGS = -4.5 V, ID = -3.5 A
- VDS = -20V, RDS(on) = 0.075Ω @ VGS = -2.5V, ID = -3.0A
- VDS = -20V, RDS(on) = 0.095Ω @ VGS = -1.8V, ID = -1.8A
