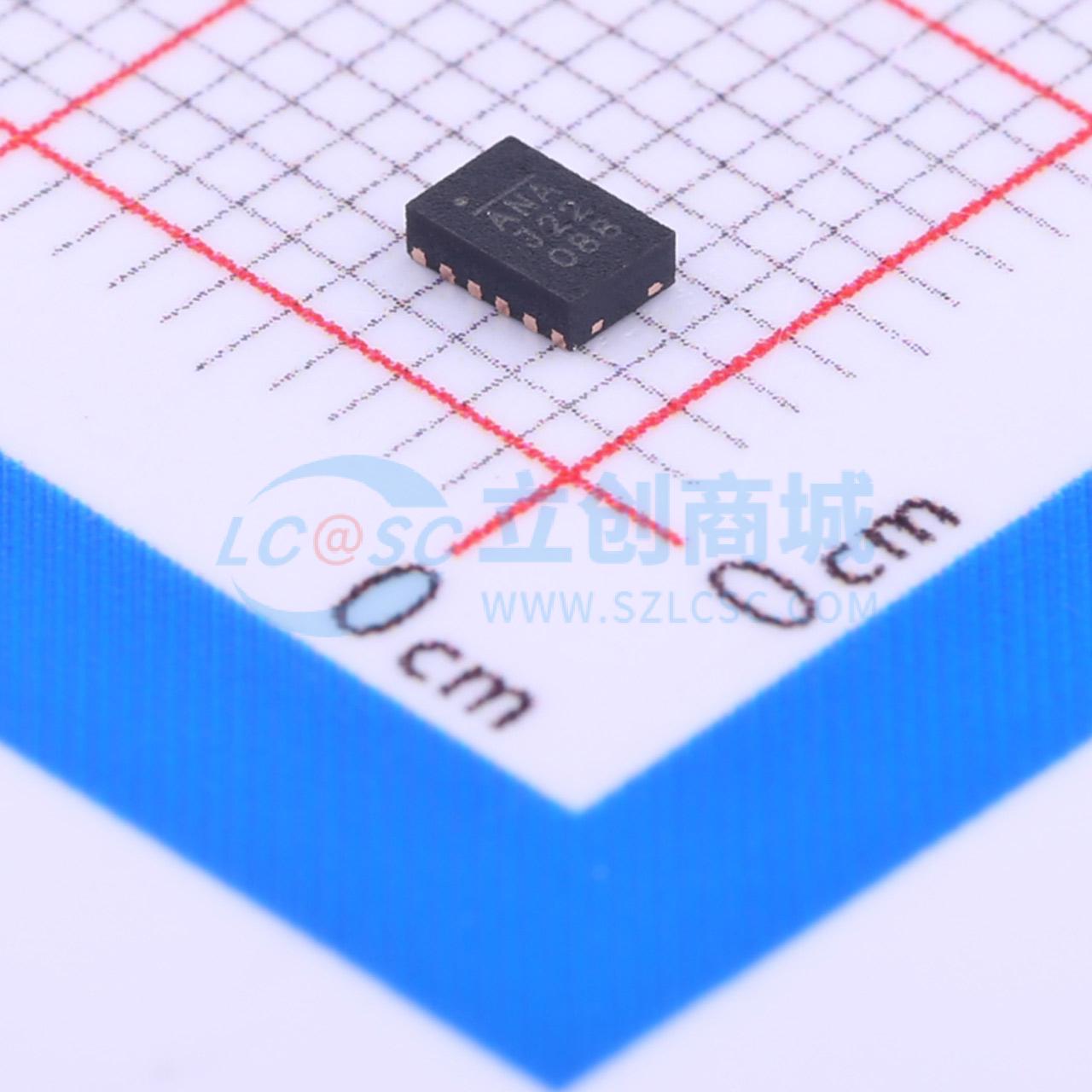

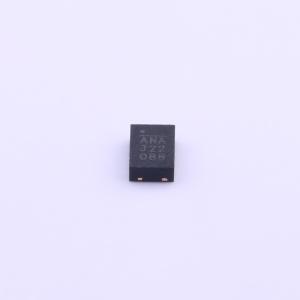

温馨提醒：图片仅供参考，商品以实物为准

MP28164GD-Z

升降压型 2A 1.2V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC升降压，电源输入7V以内，1A~3A(中电流)方案，-
品牌名称: MPS(芯源)
商品型号: MP28164GD-Z
商品编号: C114134
商品封装: QFN-11(2x3)
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC升降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP28164是一款高效、低静态电流的升降压转换器，可在输入电压高于、等于或低于输出电压的条件下工作。该器件为单节锂离子电池或多节碱性电池供电的产品提供了紧凑的解决方案，其输出电压处于电池电压范围内。 MP28164采用具有固定PWM频率的电流模式控制，以实现最佳稳定性和瞬态响应。固定的2MHz开关频率和集成的低RDS(ON) MOSFET在保持高效率的同时，最大限度地减小了解决方案的尺寸。为确保最长的电池使用寿命，MP28164采用可选的脉冲跳跃模式，可在轻载条件下降低开关频率。对于脉冲跳跃模式可能会造成干扰的其他低噪声应用，MODE/SYNC上的高逻辑输入可确保在所有负载条件下实现固定频率PWM操作。 MP28164的输入电压范围为1.2V至5.5V，可提供1.5V至5V的可调输出电压。当输入电压为2.5V至5.5V时，该器件可以3.3V输出电压向负载提供2A电流。 MP28164采用小型QFN - 11（2mm×3mm）封装。

商品特性

最低启动输入电压1.8V
输入工作范围1.2V至5.5V
输出范围1.5V至5V
开关电流限制4.2A
输入电源为2.5V至5.5V时，具备3.3V/2A负载能力
2MHz固定或外部同步开关频率
可选PSM/PWM模式
典型静态电流25μA
最高效率达95%
关断期间负载断开
内部软启动和补偿
电源正常指示
用于短路保护（SCP）的打嗝模式
过温保护（OTP）
采用小型QFN - 11（2mm×3mm）封装

应用领域

电池供电设备
便携式仪器
平板电脑
超级电容充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.2V~5.5V
	输出电压	1.5V~5V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
