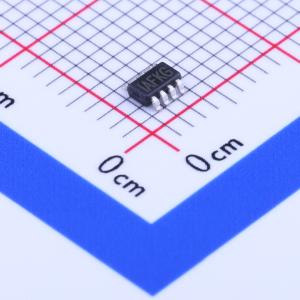

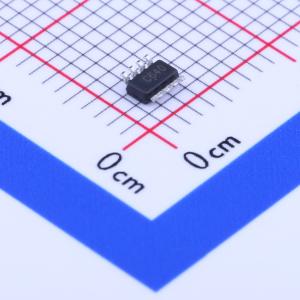

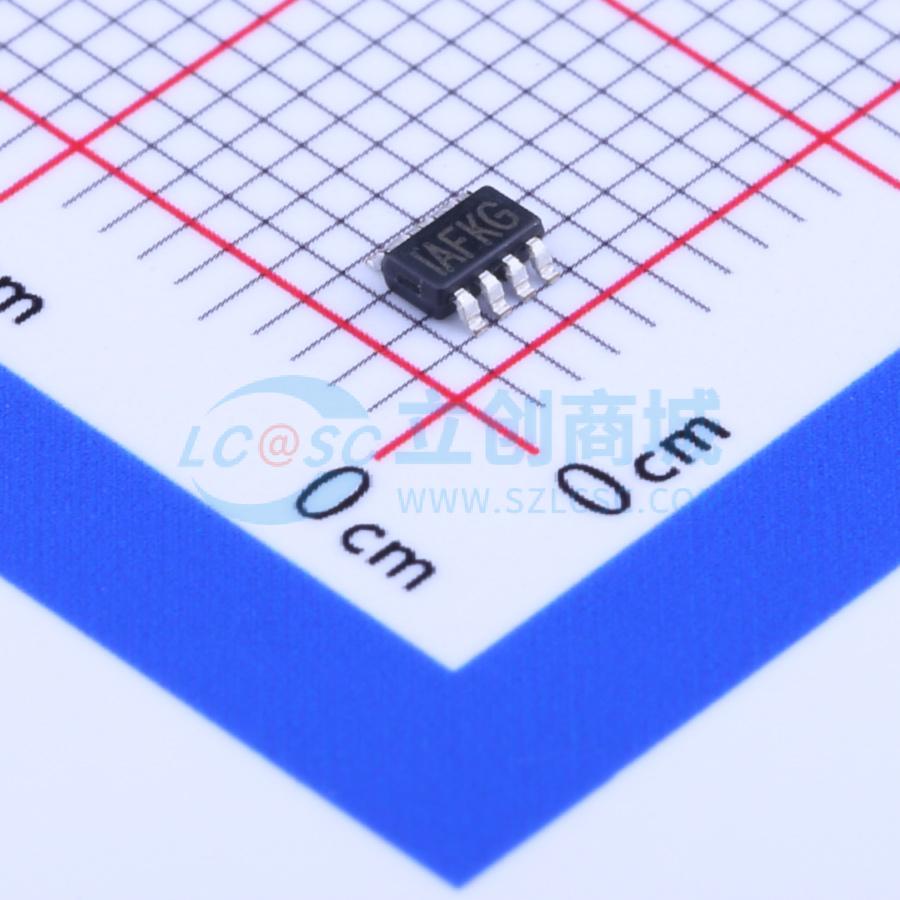

MP2234GJ-Z
降压型 2A 4.5V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP2234是一款高效率、同步整流、降压模式开关转换器,内置功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现2A连续输出电流,并具有出色的负载和线路调节性能。该器件支持外部时钟同步,具有轻载时的节能模式和全面的保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2234GJ-Z
- 商品编号
- C114132
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | 800mV~14.4V | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；打嗝限流 |
商品概述
MP2234是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现2A连续输出电流，并具有出色的负载和线性调整率。MP2234具有同步模式操作，可在输出电流负载范围内实现更高的效率。 电流模式操作提供快速瞬态响应，并简化了环路稳定。 完整的保护功能包括过流保护和热关断。 MP2234仅需少量易于获取的标准外部组件，采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V至16V宽工作输入范围
- 100mΩ/40mΩ低RDS(ON)内部功率MOSFET
- 高效同步模式操作
- 固定800kHz开关频率
- 可与300kHz至2MHz外部时钟同步
- 轻载时的省电模式
- 外部软启动
- OCP保护和打嗝模式
- 热关断
- 输出可从0.8V调节
- 采用8引脚TSOT-23封装
应用领域
- 笔记本系统和I/O电源
- 数字机顶盒
- 平板电视和显示器
- 分布式电源系统
