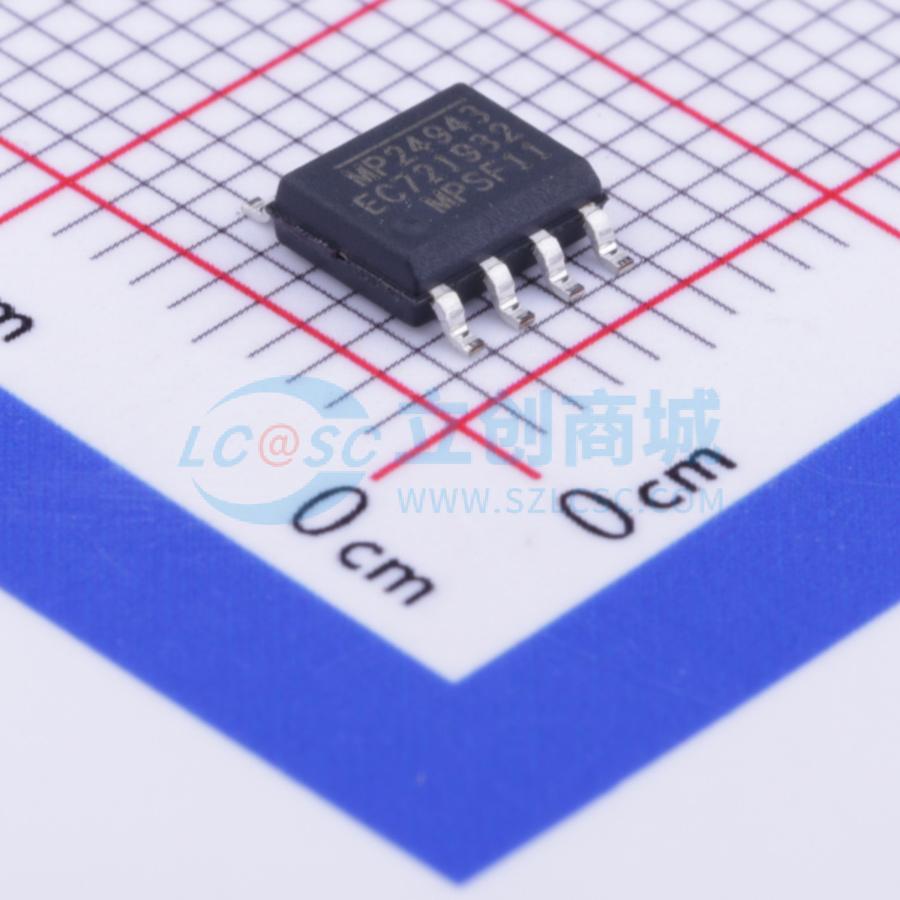

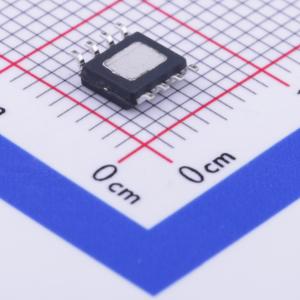

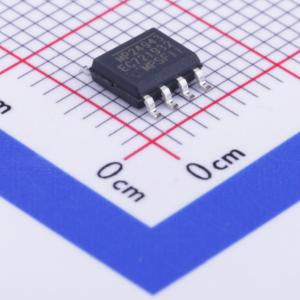

MP24943DN-LF-Z

具备可编程输出过压保护（OVP）阈值的3A、55V、100kHz降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，-
品牌名称: MPS(芯源)
商品型号: MP24943DN-LF-Z
商品编号: C114133
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.341克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP24943是一款单片式降压开关模式转换器。它能在较宽的输入电源范围内提供3A的连续输出电流，具有出色的负载和线性调节能力。 MP24943通过良好控制的开关边沿实现低电磁干扰（EMI）特性。故障保护功能包括可编程输出过压保护、逐周期电流限制和热关断。 MP24943仅需少量易于获取的标准外部元件。它提供SOIC8和SOIC8E封装。

商品特性

4.5V至55V宽工作输入范围
可编程输出过压保护
输出电压可在0.8V至45V之间调节
0.15Ω内部功率MOSFET开关
使用低ESR输出陶瓷电容时稳定
固定100kHz频率
低电磁干扰特性
热关断
逐周期过流保护
提供SOIC8和SOIC8E封装

应用领域

汽车GPS
汽车娱乐系统
线性充电器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~55V
	输出电压	800mV~45V
	输出电流	3A
	开关频率	100kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	可调
