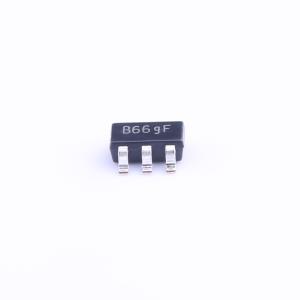

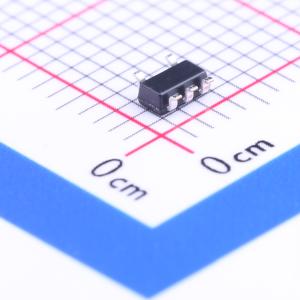

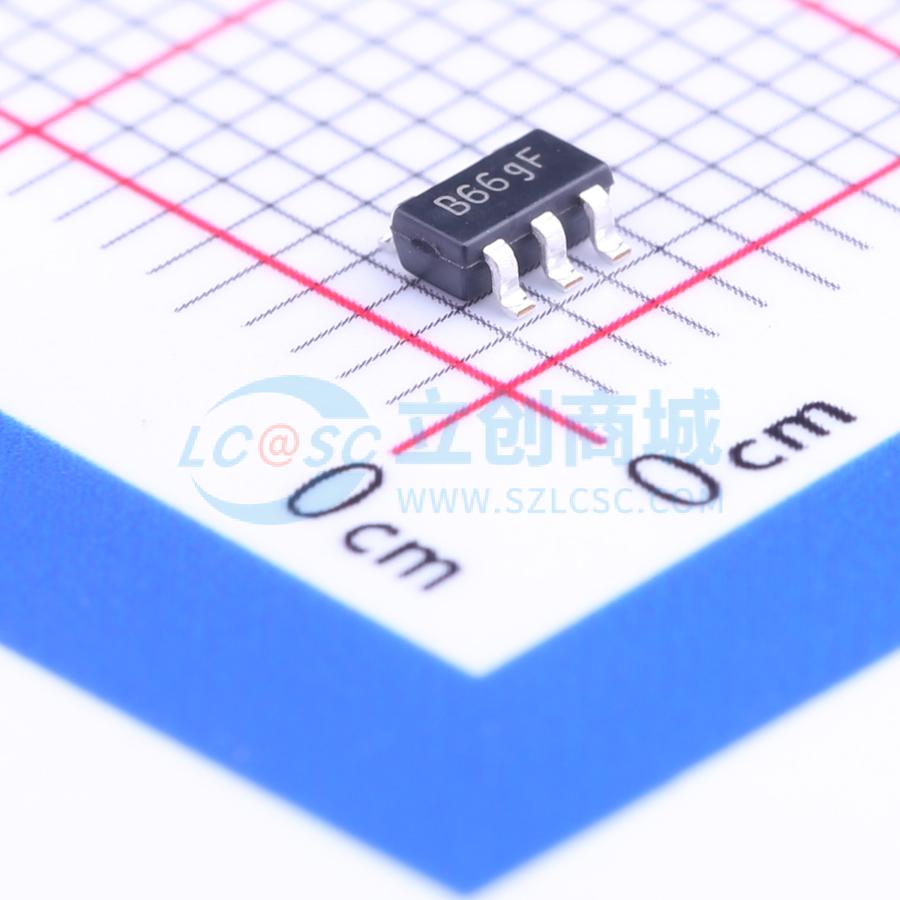

温馨提醒：图片仅供参考，商品以实物为准
AL8807W5-7
输出1A 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在驱动LED的降压型DC/DC转换器，可从6V至36V的电压源串联驱动多达9个LED。LED的串联连接提供相同的LED电流，从而实现均匀的亮度，并消除了对镇流电阻的需求。开关频率高达1MHz，具有受控的上升和下降时间，以减少EMI。允许使用小尺寸的外部组件，从而最大限度地减少所需的PCB面积。最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻设置。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。CTRL输入电压为0.4V或更低时，输出MOSFET关闭，简化PWM调光。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8807W5-7
- 商品编号
- C113628
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
AL8807是一款降压DC/DC转换器，设计用于以恒定电流驱动LED。该器件可以从6V到36V的电压源串联驱动多达9个LED，具体取决于LED的正向电压。LED的串联连接提供了相同的LED电流，从而实现了均匀的亮度，并消除了对镇流电阻的需求。AL8807的开关频率高达1MHz，并且具有受控的上升和下降时间以减少EMI。这允许使用小型外部组件，因此最小化了所需的PCB面积。
AL8807的最大输出电流通过连接在V_IN和SET输入引脚之间的外部电阻设置。调光可以通过在CTRL输入引脚施加直流电压或PWM信号来实现。当CTRL引脚的输入电压为0.4V或更低时，会关闭输出MOSFET，从而简化了PWM调光。
商品特性
- LED驱动电流高达1.3A（MSOP-8EP）
- 精度优于5%
- 高效率，最高可达96%
- 最佳控制的开关速度
- 工作输入电压范围从6V到36V
- 用于调光控制的PWM/DC输入
- 内置输出开路保护
- SOT25，MSOP-8EP：采用“绿色”成型化合物（无Br、Sb）
- 完全无铅且完全符合RoHS标准（注释1和2）
- 无卤素和无锑
- “绿色”器件（注释3）
应用领域
- MR16 灯泡
- 普通照明灯泡
- 12V供电LED灯泡
- 24V供电LED灯泡
