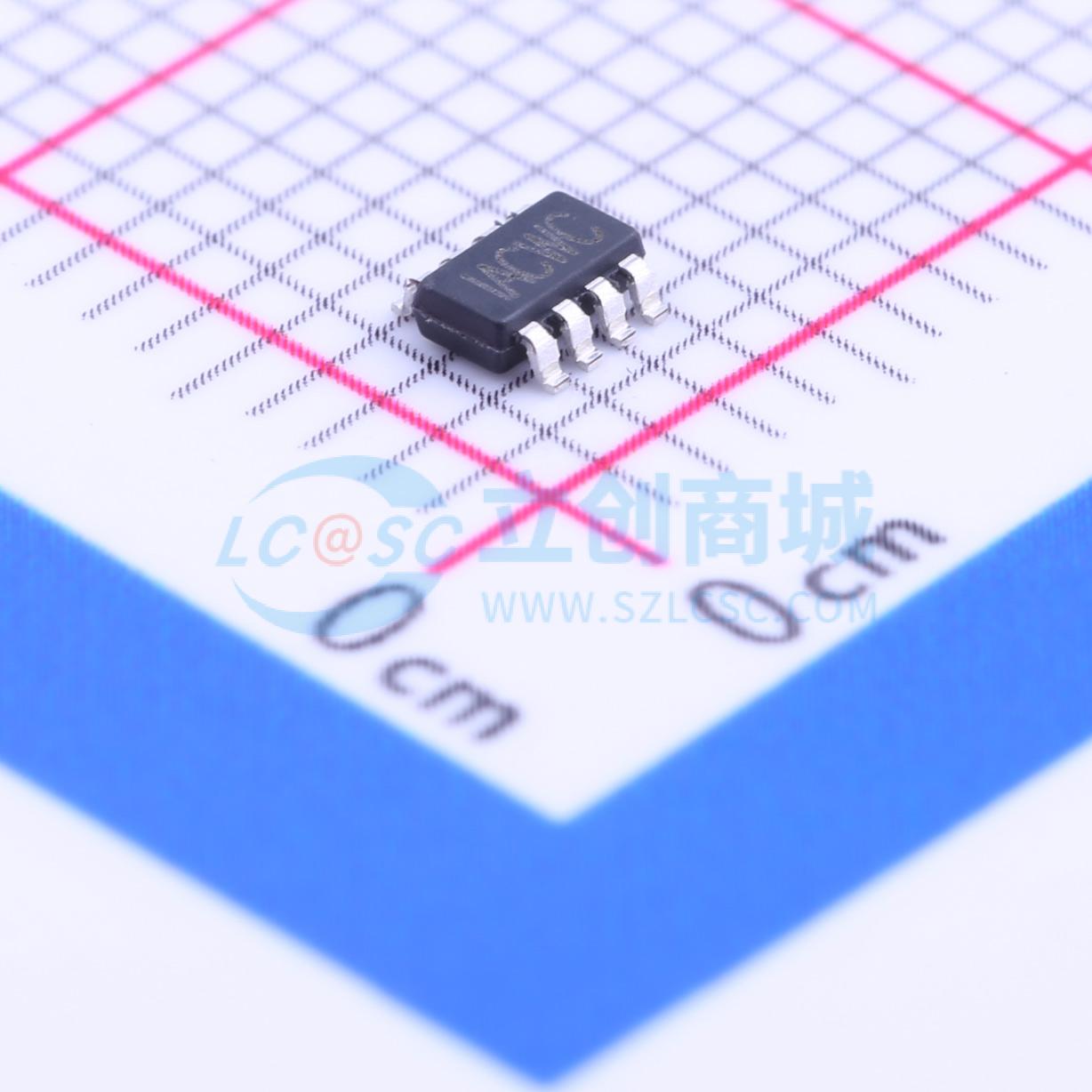

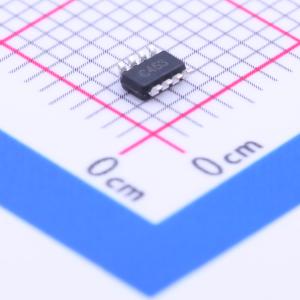

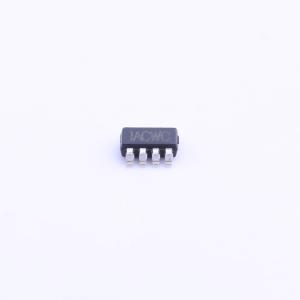

温馨提醒：图片仅供参考，商品以实物为准
MP1472GJ-Z
2A, 18V 同步整流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP1472是一款单片同步降压调节器,集成了175mΩ高侧MOSFET和115mΩ低侧MOSFET,可提供2A连续负载电流,输入电压范围为4.75V至18V,输出电压可调范围为0.923V至15V,具有高达95%的效率,固定开关频率为340kHz。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1472GJ-Z
- 商品编号
- C113621
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电压 | 923mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 340kHz |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1472 是一款单片同步降压稳压器。该器件集成了一个 175mΩ 的高端 MOSFET 和一个 115mΩ 的低端 MOSFET，可在 4.75V 至 18V 的宽输入电压范围内提供 2A 的连续负载电流。电流模式控制可实现快速瞬态响应和逐周期电流限制。 可调软启动功能可防止启动时产生浪涌电流，在关断模式下，电源电流降至 1μA。 该器件采用 8 引脚 TSOT23 - 8 封装，使用最少的外部元件即可提供非常紧凑的解决方案。
商品特性
- 2A 输出电流
- 4.75V 至 18V 宽工作输入范围
- 集成功率 MOSFET 开关
- 输出电压可在 0.923V 至 15V 范围内调节
- 效率高达 95%
- 可编程软启动
- 使用低 ESR 陶瓷输出电容时稳定
- 固定 340kHz 频率
- 逐周期过流保护
- 输入欠压锁定
- 8 引脚 TSOT23 - 8
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC 电源
- 绿色电子产品/电器
- 笔记本电脑
