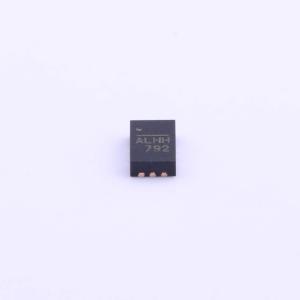

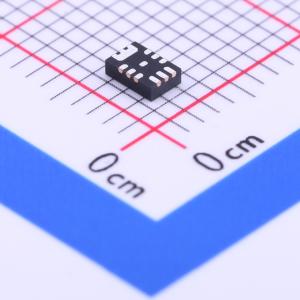

温馨提醒：图片仅供参考，商品以实物为准

MP2147GD-Z

5.5V, 4A, 1.2MHz, 高效降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V以内，3A以上(大电流)方案，-
品牌名称: MPS(芯源)
商品型号: MP2147GD-Z
商品编号: C113622
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.114克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

MP2147 是一款集成了内部功率 MOSFET 的单片式降压开关模式转换器。它能在 2.8V 至 5.5V 的输入电压下实现高达 4A 的连续输出电流，具备出色的负载和线性调节能力。输出电压可调节至低至 0.6V。恒定导通时间控制提供了快速的瞬态响应，并简化了环路稳定性设计。故障保护功能包括逐周期电流限制和热关断。 MP2147 采用小型 QFN 2×3mm 封装，仅需少量易于获取的标准外部元件。 MP2147 适用于广泛的应用领域，包括存储设备（SSD、HDD）、高性能 DSP、FPGA 以及分布式电源系统。

商品特性

高达 4A 输出电流
2.8V 至 5.5V 宽工作输入范围
22mΩ 和 14mΩ 内部功率 MOSFET
40μ 静态电流
1.2MHz 固定开关频率
1% 反馈精度
外部模式控制
外部 VCON 控制
0.6V 可调输出
带预偏置启动的 1.5ms 内部软启动时间
逐周期过流保护
带打嗝模式的短路保护
使用低 ESR 输出陶瓷电容时稳定
热关断
采用 2mm×3mm QFN 封装
输出放电功能

应用领域

存储设备（SSD、HDD）
便携式仪器
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	600mV~5.5V
	输出电流	4A
	开关频率	1.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
