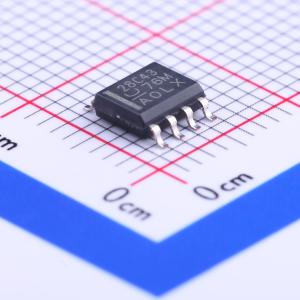

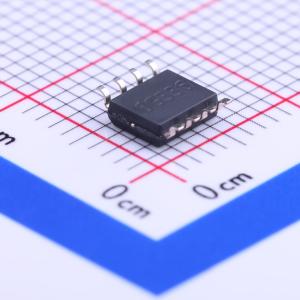

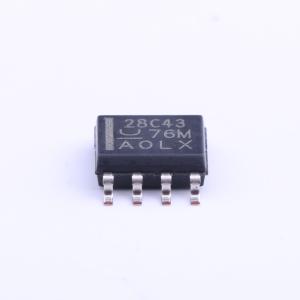

UCC28C43DR

UCCx8C4x 低功耗电流模式 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC28C43 BiCMOS 低功率电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: UCC28C43DR
商品编号: C111694
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

UCCx8C4x系列是高性能电流模式PWM控制器。UCCx8C4x是增强型BiCMOS版本，与行业标准的UCx84xA系列和UCx84x系列PWM控制器引脚兼容。BiCMOS技术可降低功耗，提高效率，同时加快电流检测和振荡器频率。此外，UCCx8C40和UCCx8C41提供7 V的低启动电压版本，适用于电池系统。UCC28C4x系列的工作温度范围为-40℃至105℃，UCC38C4x系列的工作温度范围为0℃至70℃。该系列产品具备控制固定频率、峰值电流模式电源所需的功能，具有以下性能优势。该器件可实现高达1 MHz的高频运行，适用于高速应用。与UCx84x系列相比，经过微调的放电电流可更精确地设置最大占空比和死区时间限制。降低的启动电流和工作电流可最大限度减少启动损耗和低工作功耗，从而提高效率。该器件还具有35 ns的快速电流检测到输出延迟时间，可在功率开关处实现出色的过载保护，以及±1 A的峰值输出电流能力，改善了上升和下降时间，可直接驱动大型外部MOSFET。 UCC38C4x系列提供8引脚VSSOP（DGK）、8引脚SOIC（D）和8引脚PDIP（P）封装。

商品特性

与UCx84x和UCx84xA系列引脚兼容的增强型替代产品
1 MHz工作频率
50 μA待机电流，最大100 μA
52 kHz时工作电流低至2.3 mA
35 ns快速逐周期过流限制
±1 A峰值输出电流
轨到轨输出摆幅，上升时间25 ns，下降时间20 ns
初始微调±1%的2.5 V误差放大器基准
微调振荡器放电电流
新型欠压锁定版本
VSSOP-8封装可最小化电路板空间

应用领域

开关模式电源
通用DC-DC或离线隔离电源转换器
板载电源模块

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	12V~18V
	开关频率	50.5kHz~55kHz
	工作温度	-40℃~+105℃@(TJ)

	属性	参数值
	输出通道数	1
	静态电流(Iq)	2.3mA
	开关管(内置/外置)	内置
	输出类型	可调
