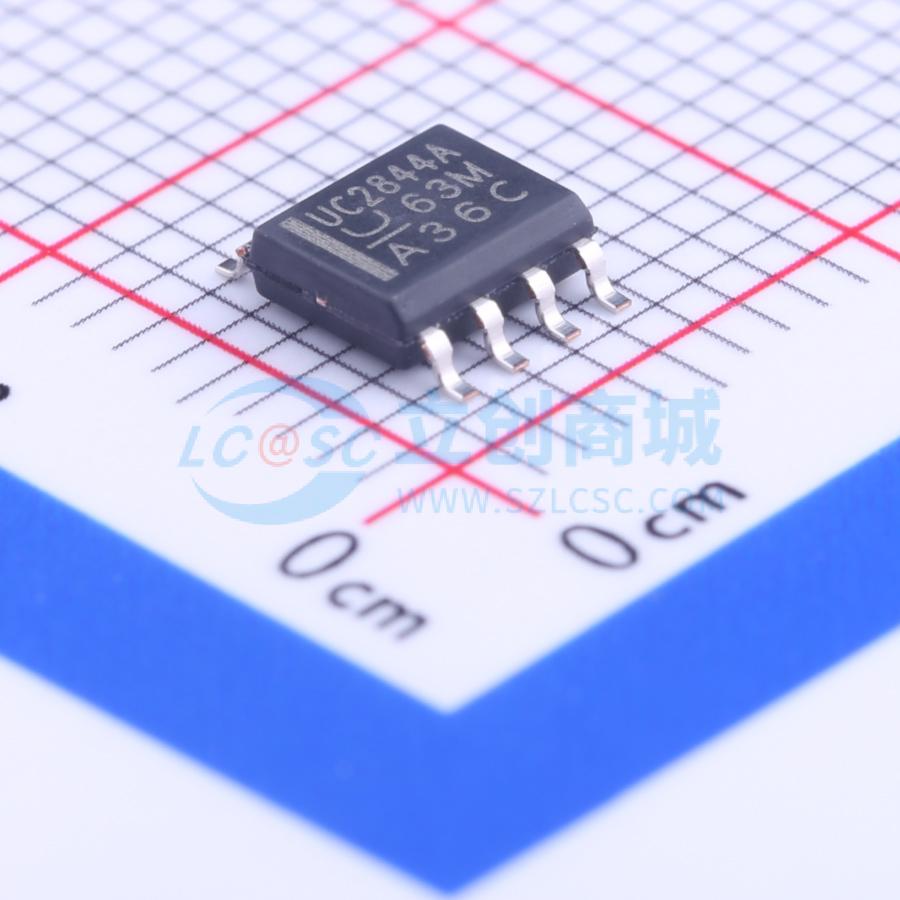

UC2844AD8TR
UCx84xA电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC2844A 电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC2844AD8TR
- 商品编号
- C111816
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 26kHz | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
UCx84xA 系列固定频率脉宽调制器 (PWM) 控制器设计为在 500kHz 的开关频率下工作。这些控制器专为峰值电流模式 (PCM) 而设计，可用于隔离式和非隔离式电源设计。这些控制器可以直接从输出驱动 FET，从而能拉出和灌入高达 1A 的栅极驱动器电流。这些器件还具有内置低阻抗放大器，可用于非隔离式设计，旨在控制电源输出电压和反馈环路。
商品特性
- 针对离线和直流/直流转换器进行了优化
- 低启动电流 (< 0.5mA)
- 修整的振荡器放电电流
- 自动前馈补偿
- 逐脉冲电流限制
- 增强型负载响应特性
- 带有迟滞功能的欠压锁定
- 双脉冲抑制
- 大电流图腾柱输出
- 内部调整的带隙参考
- 高达 500kHz 工作频率
应用领域
- 开关模式电源 (SMPS)
- 直流/直流转换器
- 电源模块
- 工业 PSU
- 电池供电 PSU
