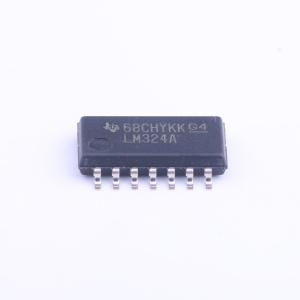

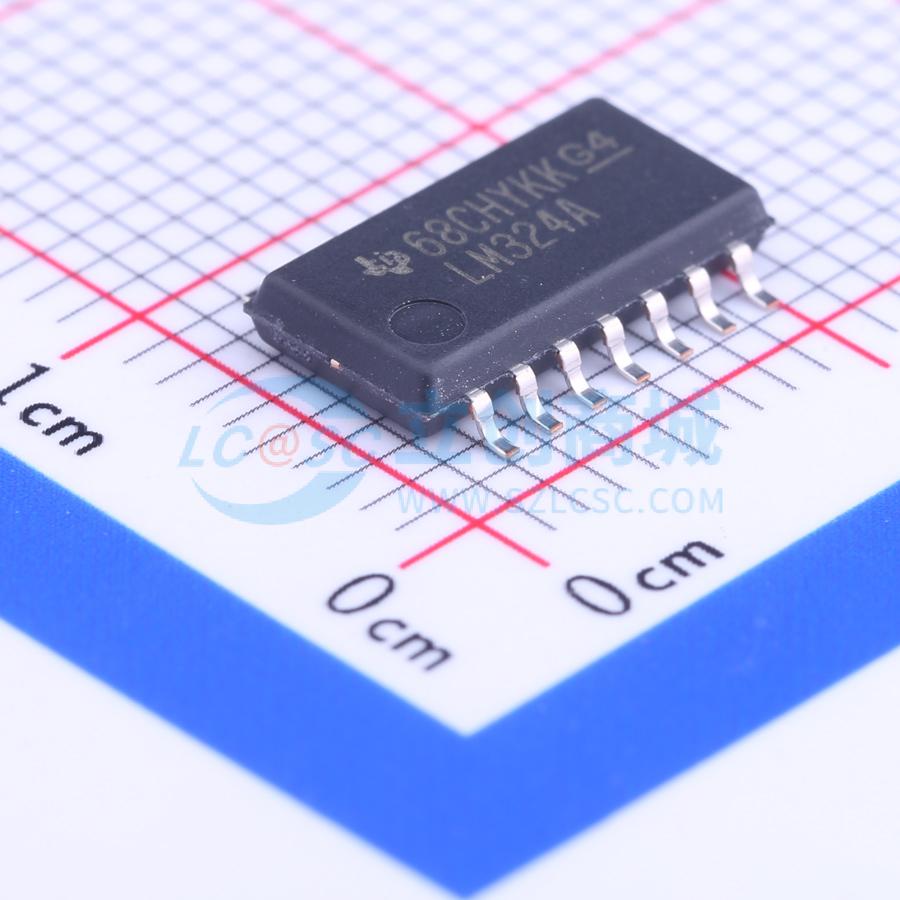

LM324ANSR
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM324A 四通道、30V、1.2MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324ANSR
- 商品编号
- C111853
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
LMx24、LMx24x、LMx24xx、LM2902、LM2902x、LM2902xx、LM2902xxx为四路运算放大器，其中LM324B和LM2902B是通用运算放大器LM324和LM2902的下一代版本，包含四个36V高压运算放大器，为成本敏感型应用提供价值，具备低失调电压、对地共模输入范围和高差分输入电压能力，单位增益稳定，可支持更严苛、更具环境挑战性的应用，B版本可直接替代原有版本器件。
商品特性
- B版本可直接替代所有版本的LM224、LM324和LM2902
- B、BA版本电源电压范围为3V至36V
- 低输入失调电压：BA版本为±2mV，B版本为3mV，典型值低至600μV
- ESD等级：2kV (HBM)，1.5kV (CDM)
- 集成射频和EMI滤波器，具备EMI抑制能力
- 低输入偏置电流：在-40℃至+125℃范围内最大值为50nA
- 共模输入电压范围包括电源负极
- 输入电压差最高可达到电源电压
- 静态电流典型值为240μA
- 单位增益稳定
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
