SY8205FCC
高效快速响应5A 30V输入同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8205是一款高效快速响应的同步降压稳压器,能够提供5A的连续输出电流,支持4.5V至30V的宽输入电压范围。采用瞬时PWM架构,实现快速瞬态响应和高效率。内置主开关和同步开关,具有非常低的导通电阻。外部软启动限制了浪涌电流,伪恒定频率为500kHz。提供过流保护和短路保护。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8205FCC
- 商品编号
- C111875

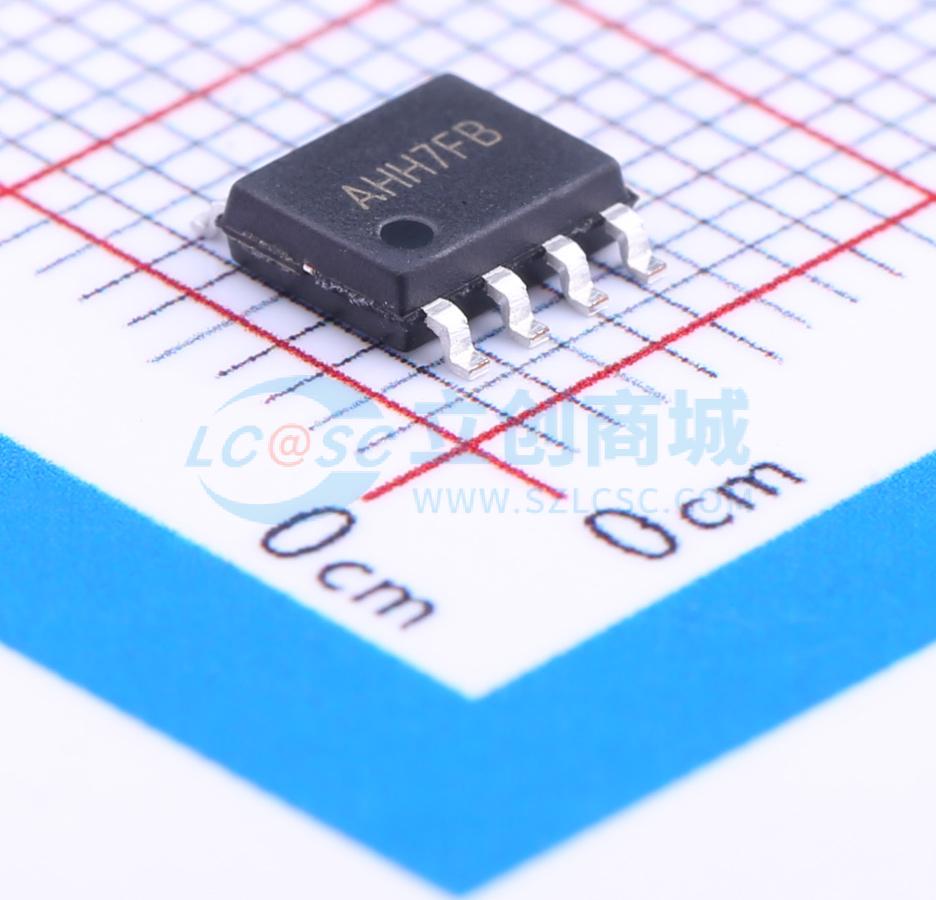

- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
- 网友设计参考
- 降压模块-SY8205
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8205 开发了一款高效率同步降压 DC-DC 转换器，能够提供 5A 输出电流。SY8205 的工作输入电压范围广泛，从 4.5V 到 30V，并集成了具有非常低 RDS(ON) 的主开关和同步开关，以最小化导通损耗。
SY8205 采用了瞬时 PWM 架构，以实现高降压应用中的快速瞬态响应和轻负载下的高效率。此外，它在连续导通模式下以 500kHz 的伪恒定频率工作，以最小化电感器和电容器的尺寸。
商品特性
- 内部开关（顶部/底部）的低RDS(ON)：70/40 mΩ
- 输入电压范围：4.5-30V
- 即时PWM架构以实现快速瞬态响应
- 外部软启动限制浪涌电流
- 伪恒定频率：重负载下为500kHz
- 连续负载电流能力5A，峰值负载电流能力6A
- 1.5% 0.6V参考电压
- 输出过流限制
- 带有电流折返的输出短路保护
- 热关断和自动恢复
- 符合RoHS标准且无卤素
- 小巧封装：DFN3x4-12/SO8E
应用领域
- 液晶电视
- 机顶盒
- 笔记本电脑
- 存储
- 高功率接入点路由器
- 网络
