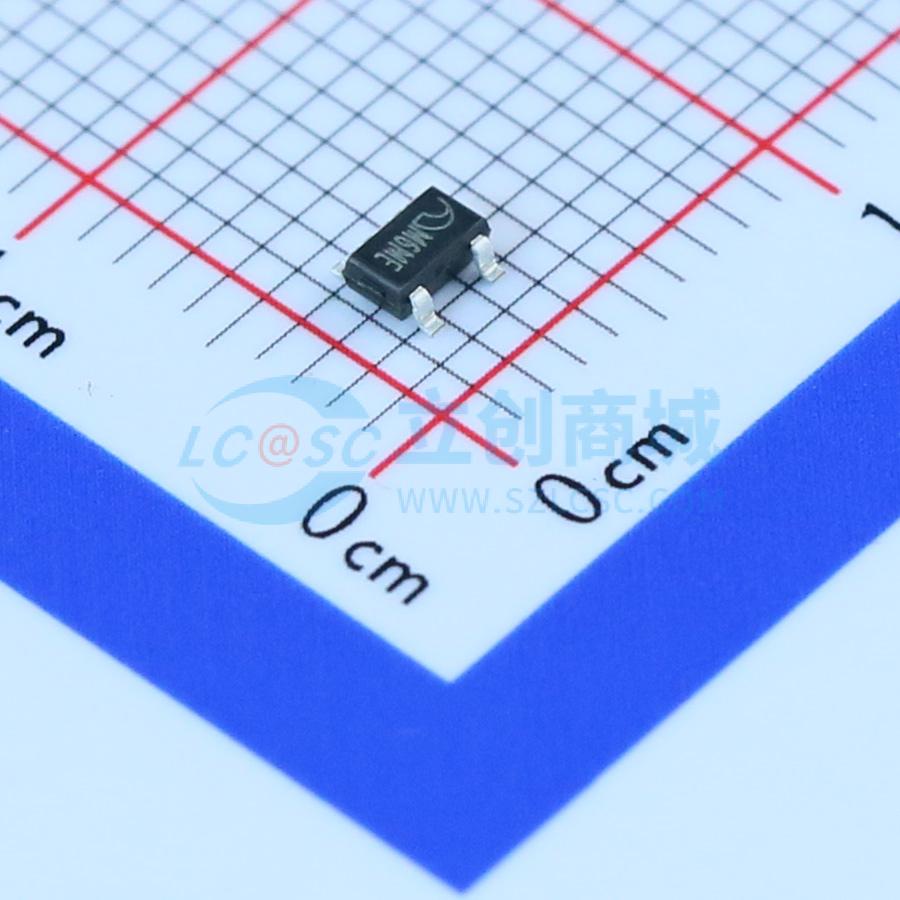

温馨提醒：图片仅供参考，商品以实物为准

ME2139FM5G

超小型PWM/PFM控制升压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2139系列是一款CMOS升压开关调节器,主要由参考电压源、振荡电路、误差放大器、相位补偿电路和PWM/PFM开关控制电路组成。通过外部低导通电阻N沟道功率MOSFET实现高效率和高输出电流。该系列在轻负载下切换到PFM控制电路,以防止IC运行电流下降导致效率降低。
品牌名称: MICRONE(南京微盟)
商品型号: ME2139FM5G
商品编号: C111931
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.042克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

ME2139系列是一种CMOS升压开关调节器，主要由基准电压源、振荡电路、误差放大器、相位补偿电路和PWM/PFM开关控制电路组成。通过外部低导通电阻N沟道功率MOS，适用于需要高效率和高输出电流的应用。在轻负载下，ME2139系列通过PWM/PFM开关控制电路将其操作切换到占空比为15%的PFM控制电路，以防止因IC工作电流导致的效率下降。

应用领域

便携式媒体播放器，数字音频播放器
数码相机、GPS、无线收发器
移动设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~6V
	输出电压	-
	输出电流	-
	开关频率	800kHz~1.2MHz

	属性	参数值
	工作温度	-25℃~+85℃
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	外置
	输出类型	可调
