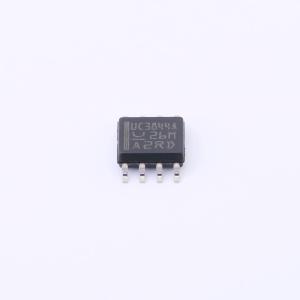

温馨提醒：图片仅供参考，商品以实物为准
UC3844AD8TR
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC3844A 电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3844AD8TR
- 商品编号
- C111743
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 11V~25V | |
| 输出电压 | 4.9V~5.1V | |
| 开关频率 | 500kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
UCx84xA 系列控制器件是与 UCx84x 系列引脚对引脚兼容的改进版。该系列器件提供了控制电流模式或开关模式电源的必要特性，具有许多改进的特性：启动电流低于 0.5mA ，振荡器放电电流调整为 8.3mA ，并且在 UVLO 期间，输出级在低于 1.2V 的电压下可灌入至少 10mA 电流（VCC 高于 5V）。
商品特性
- 针对离线和直流/直流转换器进行了优化
- 低启动电流 (< 0.5mA)
- 修整的振荡器放电电流
- 自动前馈补偿
- 逐脉冲电流限制
- 增强型负载响应特性
- 带有迟滞功能的欠压锁定
- 双脉冲抑制
- 大电流图腾柱输出
- 内部调整的带隙参考
- 高达 500kHz 工作频率
- 使用 UCx84xA 并借助 WEBENCH PowerDesigner 创建定制设计方案
应用领域
- 开关模式电源 (SMPS)
- 直流/直流转换器
- 电源模块
- 工业 PSU
- 电池供电 PSU
