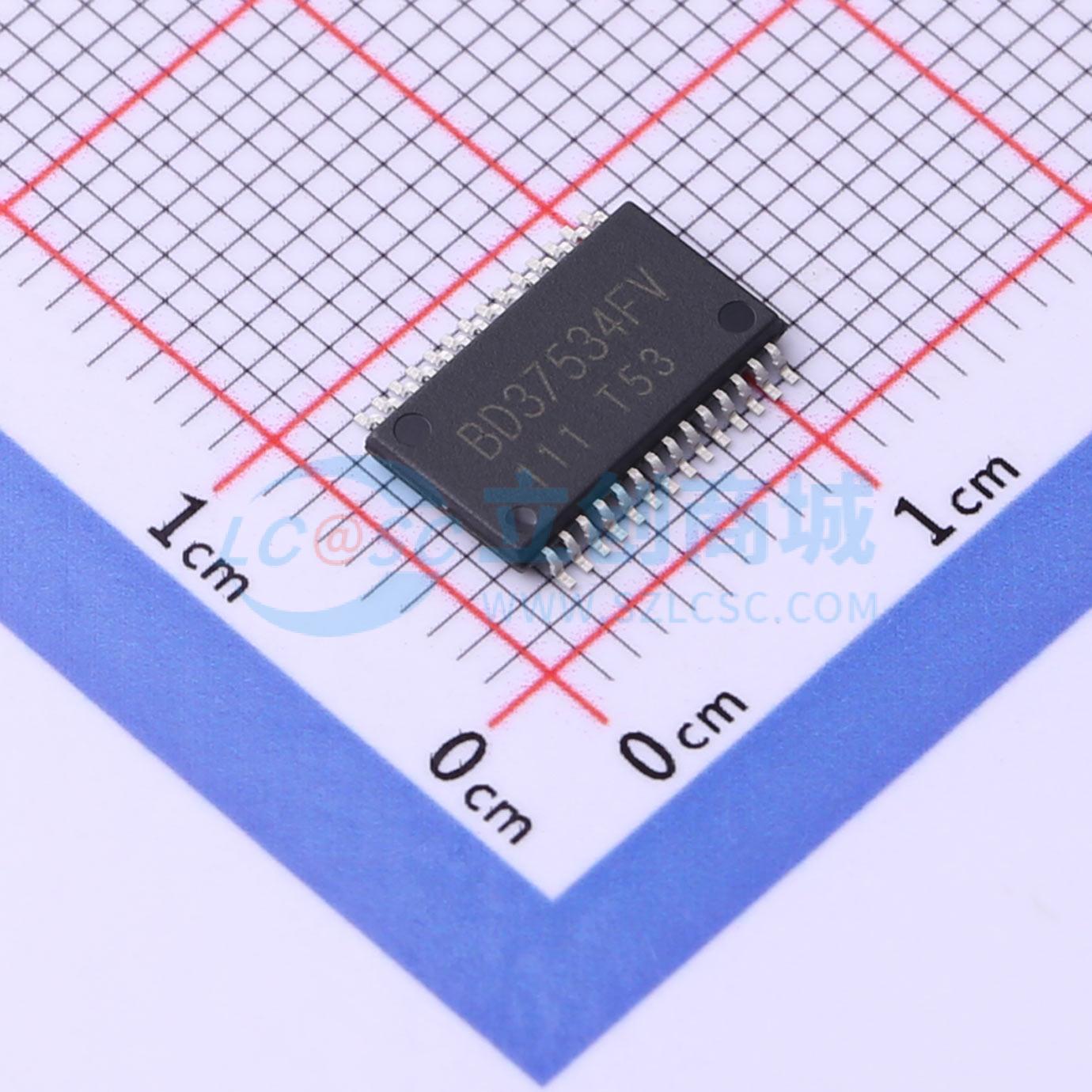

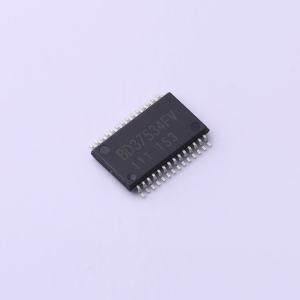

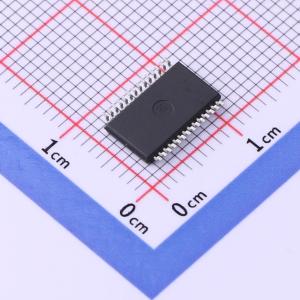

温馨提醒：图片仅供参考，商品以实物为准
BD37534FV-E2
BD37534FV 音频处理器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD37534FV是一款车载音频处理器，具备3段均衡器、立体声输入选择器等功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD37534FV-E2
- 商品编号
- C111704
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 处理器 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~9.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
BD37534FV是一款用于汽车音响的内置3频段均衡器的声音处理器。它具备立体声输入选择器，可实现单端输入和接地隔离输入的切换、输入增益控制、主音量调节、响度控制、5声道衰减器音量调节、低音炮低通滤波器（LPF）以及混合输入功能。此外，罗姆独创的“先进开关电路”技术能够降低各种开关噪声（例如无信号、20Hz等低频信号以及大信号输入时产生的噪声）。同时，“先进开关”使微电脑控制更加便捷，有助于构建高品质的汽车音响系统。
商品特性
- 采用先进开关电路，降低输入增益控制、静音、主音量、衰减器音量、低音、中音、高音和响度的开关噪声
- 内置差分输入选择器，可实现单端/差分输入的多种组合
- 内置接地隔离放大器输入，非常适合外部立体声输入
- 内置输入增益控制器，可降低便携式音频输入的音量切换噪声
- 内置3频段均衡器滤波器、低音炮低通滤波器和响度滤波器，减少了外部元件数量
- 可通过I²C总线控制自由调节3频段均衡器的Q值、增益（Gv）、中心频率（fo），低通滤波器的截止频率（fc）以及响度的增益（Gv）
- 低音、中音和高音可进行±20dB的增益调节，步进为1dB
- 配备低音炮输出端子。此外，可通过I²C总线控制选择前声道、后声道和低音炮的音频信号输出
- 内置混合输入和混合衰减器
- 采用BiCMOS工艺，实现节能设计，降低电流消耗
- 在内部稳压器的功率热控制小型化方面具有品质优势
- 输入引脚和输出引脚分开布局，使信号单向流动，从而简化了设备电路板的布线，减小了电路板尺寸
- 可使用3.3V/5V电压控制I²C总线
应用领域
- 非常适合汽车音响系统
- 也可用于迷你组合音响、微型组合音响、电视等音频设备
