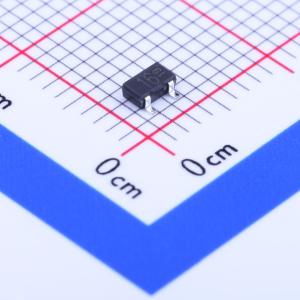

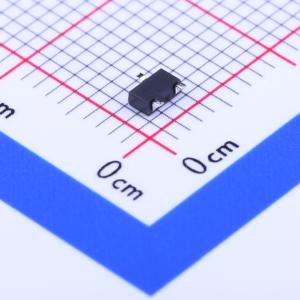

温馨提醒：图片仅供参考，商品以实物为准
DTA144EKAT146
PNP数字晶体管（内置偏置电阻晶体管）
- 描述
- 特性：内置偏置电阻，R1 = R2 = 47kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 操作只需设置开/关条件，电路设计简单。 互补NPN类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTA144EKAT146
- 商品编号
- C111717
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 30mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 68@5mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@2mA,0.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@500uA,10mA | |
| 特征频率(fT) | 250MHz |
