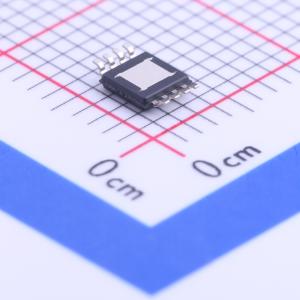

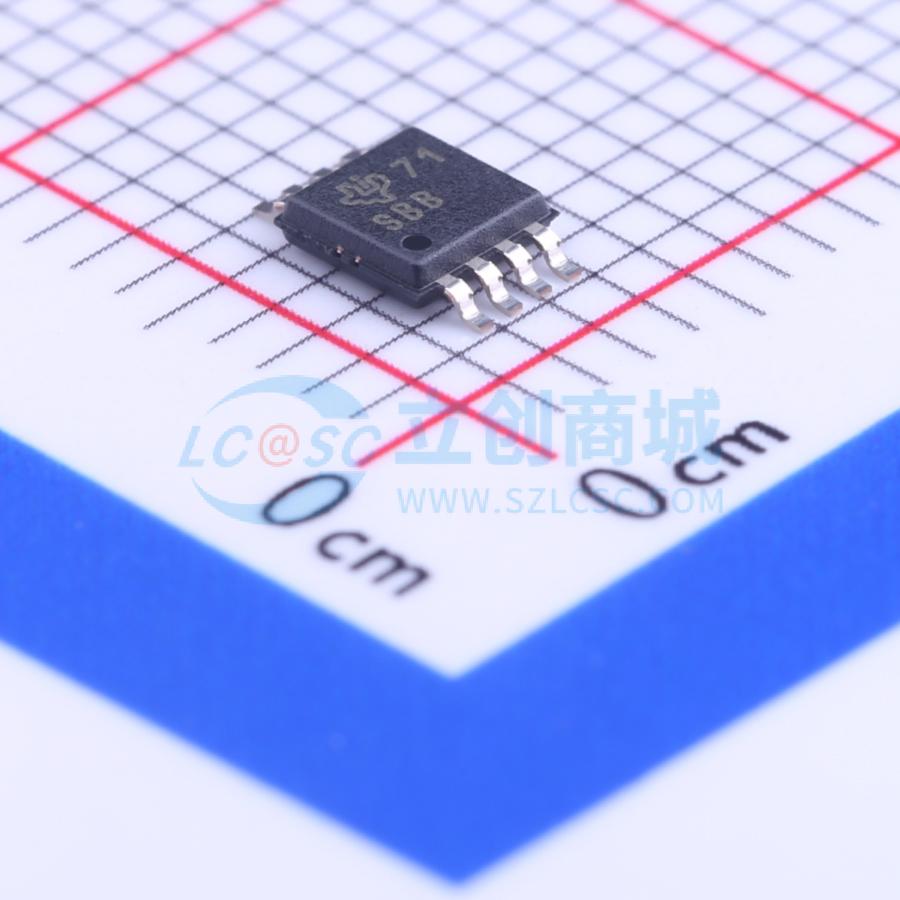

TPS7A4101DGNR

TPS7A41 器件是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装(MSOP - 8) 的优势，还能够承受持续直流电压或最高达50V 的瞬态输入电压。 TPS7A41 与任何高于 4.7μF 的输出电容以及高于 1μF 的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。鉴于这款器件的封装(MSOP - 8) 小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。此外，TPS7A41 还提供了一个与标准CMOS 逻辑兼容的使能引脚(EN)，用于使能低电流关断模式。 TPS7A41 具有热关断和电流限制功能，以便在故障情况下保护系统。MSOP - 8 封装的工作温度范围为 TJ = - 40°C 至 125°C。 此外，TPS7A41 器件非常适合在电信和工业应用中利用中间电压轨生成低压电源；该器件不但能够提供一个充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。这些功能相当于一套更为简单且经济高效的电气浪涌保护电路，因此受到各类应用的使用。

• 宽输入电压范围：7V 至 50V
• 准确度：标称：1% 整个线路、负载和温度范围内：2.5%
• 低静态电流：25μA
• 关断时的静态电流：4.1μA
• 最大输出电流：50mA
• CMOS 逻辑电平兼容的使能引脚
• 可调节输出电压范围：约为 1.175V 至 48V
• 与陶瓷电容搭配工作时保持稳定：
  • 输入电容：≥1μF
  • 输出电容：≥4.7μF
• 压降电压：290mV
• 内置限流和热关断保护
• 封装方式：高散热性能的微型小外形尺寸封装(MSOP) - 8 PowerPAD
• 工作温度范围： - 40°C 至 125°C

• 由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
• 工业自动化
• 电信基础设施
• 车用
• 发光二级管(LED) 照明
• 偏置电源
