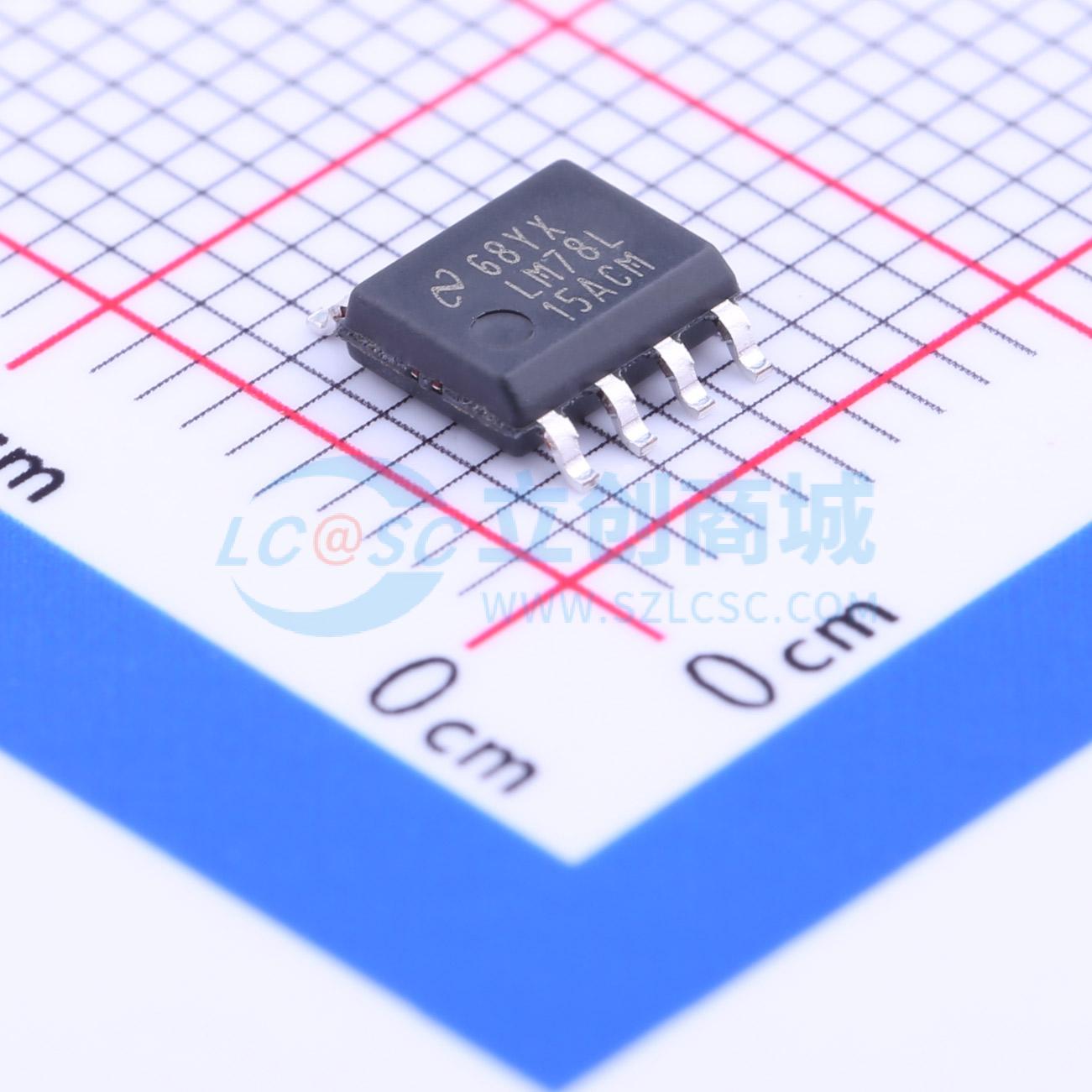

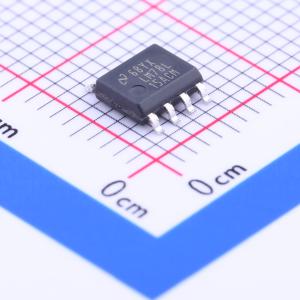

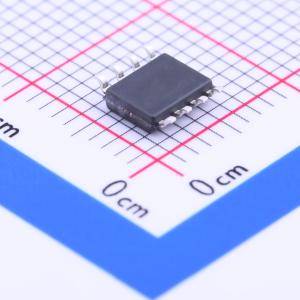

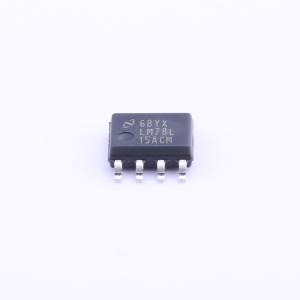

温馨提醒：图片仅供参考，商品以实物为准
LM78L15ACM/NOPB
100mA、30V 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM78L 100mA、30V 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM78L15ACM/NOPB
- 商品编号
- C114440
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 15V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 51dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 90uV | |
| 特性 | 带使能；过热保护；过流保护；短路保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM78Lxx 系列三端正电压稳压器提供多种固定输出电压，适用于广泛的应用场景。作为齐纳二极管和电阻组合的替代品，LM78Lxx 通常能将输出阻抗有效改善两个数量级，并降低静态电流。这些稳压器可提供板载本地稳压，消除单点稳压带来的配电问题。其提供的多种电压使 LM78Lxx 可用于逻辑系统、仪器仪表、高保真音响及其他固态电子设备。 LM78Lxx 有塑料 TO - 92（LP）封装、SOIC（D）封装，以及采用德州仪器（TI）DSBGA 封装技术的芯片级封装（8 凸点 DSBGA）。在有足够散热措施的情况下，该稳压器可提供 100 mA 的输出电流。它具备限流功能，可将输出峰值电流限制在安全值。还为输出晶体管提供安全工作区保护，以限制内部功耗。若散热措施不足以应对过高的内部功耗，热关断电路可防止 IC 过热。
商品特性
- 输入电压最高可达 30 V
- 在整个温度范围内，输出电压容差为 ±5%
- 可选输出电压：5 V、6.2 V、8.2 V、9 V、12 V 和 15 V
- 输出电流为 100 mA
- 输出晶体管安全工作区保护
- 内部热过载保护
- 内部短路电流限制
- 无需外部元件
- 提供微型 DSBGA 封装
- 提供 3 引脚 TO - 92 和 8 引脚 SOIC 薄型封装
应用领域
- 电池充电器
- 便携式仪器仪表
- LED 照明
- 低功率电源
