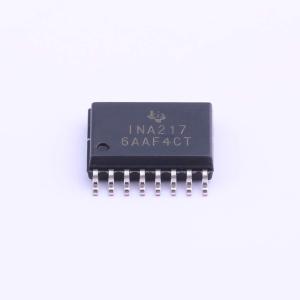

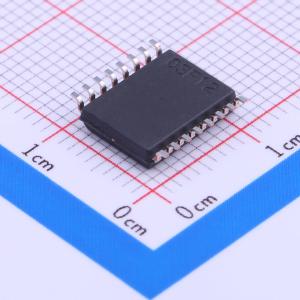

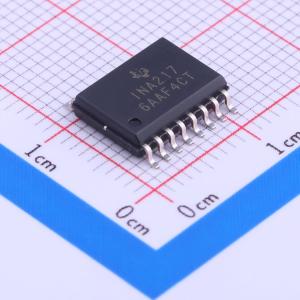

INA217AIDWT

SMT扩展库PCB免费打样

描述: INA217 低噪声、低失真仪表放大器，SSM2017 替代产品
品牌名称: TI(德州仪器)
商品型号: INA217AIDWT
商品编号: C114475
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

INA217器件是一款低噪声、低失真的单片仪表放大器。电流反馈电路使INA217器件在很宽的增益范围内都能实现宽带宽和出色的动态响应。INA217器件非常适合处理低电平音频信号，如平衡低阻抗麦克风。许多工业、仪器仪表和医疗应用也因其低噪声和宽带宽而受益。独特的失真消除电路即使在高增益情况下也能将失真降至极低水平。对于200Ω的源阻抗，INA217器件可实现接近理论值的噪声性能。INA217器件具有差分输入、低噪声和低失真的特点，在专业麦克风放大器应用中表现卓越。 INA217器件具有宽电源电压范围、出色的输出电压摆幅和高输出电流驱动能力，使其成为高电平音频级应用的理想选择。 INA217器件采用与SSM2017相同的DIP - 8和SOL - 16宽体封装及引脚排列。INA217器件的工作温度范围为 - 40℃至85℃。

商品特性

低噪声：1kHz时为1.3nV/√Hz
低总谐波失真加噪声：1kHz、增益G = 100时为0.004%
宽带宽：增益G = 100时为800kHz
宽电源范围：±4.5V至±18V
高共模抑制比：>100dB
增益由外部电阻设置
DIP - 8和SOL - 16宽体封装

应用领域

专业麦克风前置放大器
动圈式换能器放大器
差分接收器
桥式换能器放大器

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	100dB
	输入偏置电流(Ib)	2uA
	输入失调电压(Vos)	50uV

	属性	参数值
	增益带宽积(GBP)	-
	压摆率(SR)	15V/us
	输出电流	60mA
	静态电流(Iq)	10mA
	工作温度	-40℃~+85℃
